| Marka Adı: | KAZ |
| Model Numarası: | KAZA-B-106 |
| Adedi: | 1 Unit |
| Ödeme Şartları: | T/T, Western Union, MoneyGram, L/C, D/A |
| Tedarik Yeteneği: | 2000 m2 / Month |
pcb fabrikası Üreticisi 94V0 PCB Board HDI Basılı devreler 100% E-Test 600 mm x 1200 mm
Özellikleri
1Tek duraklı OEM hizmeti, Çin'in Shenzhen'inde yapıldı.
2Gerber Dosyası ve Müşteri BOM Listesi ile üretilmiştir.
3. FR4 malzemesi, 94V0 standardına uygun
4SMT, DIP teknoloji desteği
5Kurşunsuz HASL, Çevre Koruması
6. UL, CE, ROHS uyumlu
7DHL, UPS, TNT, EMS veya müşteri talebi ile gönderim
PCBTeknik yetenek
| SMT | Konum doğruluğu: 20 mm |
| Bileşen boyutu:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Maks. parça yüksekliği:25mm | |
| PCB'nin en büyük boyutu:680×500mm | |
| Min. PCB boyutu: sınırsız | |
| PCB kalınlığı:0.3 ila 6 mm | |
| PCB ağırlığı:3kg | |
| Dalga-Asker | PCB genişliği: 450 mm |
| PCB genişliği: sınırlı değil | |
| Bileşen yüksekliği: Üst 120mm/Bot 15mm | |
| Ter-Solder | Metal türü:parça, bütün, yapıştırma, kenar |
| Metal malzeme: Bakır, Alüminyum | |
| Yüzey Dönüşümü: plakalama Au, plakalama sliver, plakalama Sn | |
| Havalı mesane oranı:%20'den az | |
| Basınç takımı | Baskı aralığı: 0-50KN |
| En fazla PCB boyutu: 800X600mm | |
| Deneme | İKT,sondaj uçuşu, yanma,fonksiyon testi,sıcaklık döngüsü |
HDI basılı devre kartlarıMikrovia veya μvia PCB olarak da bilinen PCB'ler, yüksek yoğunluklu bağlantıları ve minyatür elektronik bileşenleri sağlayan gelişmiş bir PCB teknolojisidir.
HDI basılı devre kartlarının temel özellikleri ve işlevleri şunlardır:
Minyatürleşme ve artan yoğunluk:
HDI PCB'lerDaha küçük, daha yakın mesafeli vias ve vias özellikleri, daha yüksek bağlantı yoğunluğuna izin verir.
Bu, daha kompakt, alan tasarrufu sağlayan elektronik cihazlar ve bileşenlerin tasarlanmasını mümkün kılar.
Mikroviya ve Yüklü Viya:
HDI PCB'lerPCB'nin farklı katmanlarını birbirine bağlamak için kullanılan daha küçük, lazerle delinmiş delikler olan mikropovalar kullanın.
Birden fazla kanalın dikey olarak yığıldığı yığılmış viaslar, birbirine bağlanma yoğunluğunu daha da artırabilir.
Çok katmanlı yapı:
HDI PCB'lerGeleneksel PCB'lerden daha yüksek katman sayısına sahip olabilir, tipik olarak 4 ila 10 veya daha fazla.
Katman sayısındaki artış, daha karmaşık yönlendirme ve bileşenler arasındaki daha fazla bağlantı sağlıyor.
Gelişmiş malzemeler ve işlemler:
HDI PCB'lergenellikle ince bakır folyo, yüksek performanslı laminatlar ve gelişmiş kaplama teknikleri gibi özel malzemeler kullanırlar.
Bu malzemeler ve işlemler daha küçük, daha güvenilir ve daha yüksek performanslı bağlantıların oluşturulmasını sağlar.
Geliştirilmiş elektrik özellikleri:
Düşük iz genişlikleri, daha kısa sinyal yolları ve daha sıkı toleranslarHDI PCB'lerDaha iyi sinyal bütünlüğü, daha az crosstalk ve daha hızlı veri aktarımı da dahil olmak üzere elektrik performansını iyileştirmeye yardımcı olur.
Güvenilirlik ve Üretilebilirlik:
HDI PCB'lerYüksek güvenilirlik için tasarlanmıştır, daha iyi termal yönetim ve daha iyi mekanik istikrar gibi özelliklerle.
Lazer sondajı ve gelişmiş kaplama teknikleri gibi HDI PCB'ler için üretim süreçleri, özel ekipman ve uzmanlık gerektirir.
HDI basılı devre kartı uygulamaları şunları içerir:
Akıllı Telefonlar, Tabletler ve Diğer Mobil Cihazlar
Giyilebilir Elektronik ve IoT (Nesnelerin İnterneti) cihazları
Otomobil elektronikleri ve gelişmiş sürücü yardım sistemleri (ADAS)
Yüksek hızlı bilgisayar ve telekomünikasyon ekipmanları
Askeri ve havacılık elektronik ekipmanları
Tıbbi cihazlar ve aletler
Miniatürleşme, geliştirilmiş işlevsellik ve çeşitli elektronik ürünlerde ve sistemlerde daha yüksek performans için devam eden talep, HDI PCB teknolojisinin benimsenmesini sağladı.

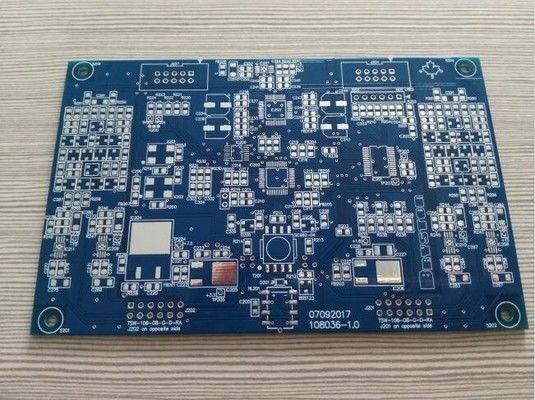

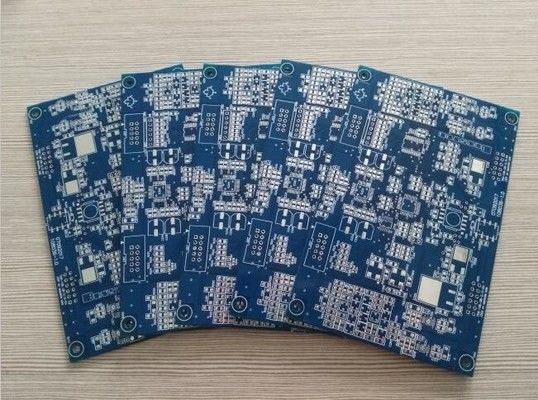

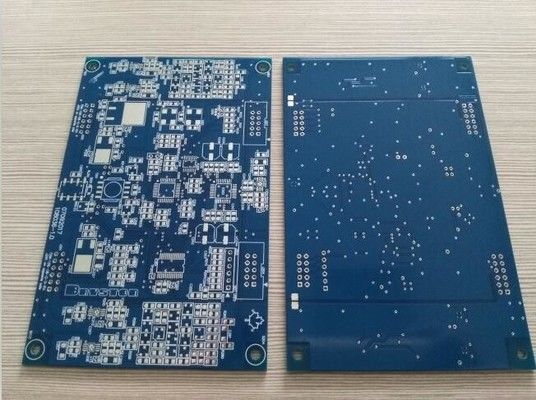

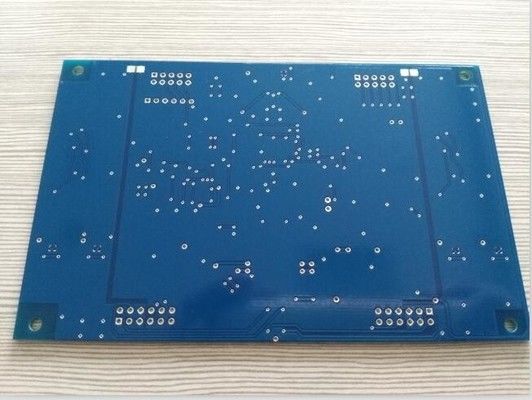

PCB Resimleri
