4L HDI Flex 1OZ FR4 Sert Altın Parmak Baskılı Devre Kartları

4L HDI Flex ve SıkıAltın Parmak.Basılı devreler

1Ayrıntılı özellikler

"4L HDI Flex 1OZ FR4 Sert Altın Parmak Basılı Devre Tablosu" terimi, belirli özelliklere sahip belirli bir basılı devre kartı türünü ifade eder.

4L: Bu, PCB'nin yalıtım katmanları ile ayrılmış dört katmanlık iletken malzemeye sahip olduğunu gösteren "4-katman" anlamına gelir. Her katman devre izleri ve bileşenleri içerebilir.

HDI: HDI, "Yüksek yoğunluklu bağlantı" anlamına gelir. Bu, devre yoğunluğunu artırmak ve PCB'nin boyutunu azaltmak için kullanılan bir tasarım tekniğine atıfta bulunur. HDI teknolojisi daha ince izlere izin verir,küçük viaslar, ve daha sıkı bileşen yerleştirme.

Fleksibel: "Fleksibel" PCB'nin esnek kısmını ifade eder.kartın bükülmesini veya belirli bir şekle uymasını sağlayan esnek bir substrat malzemesinden yapılmıştırEsnek PCB'ler, yer veya ağırlık kısıtlamalarının endişe verici olduğu uygulamalarda sıklıkla kullanılır.

1OZ: Bu, PCB'de kullanılan bakır folyounun bakır ağırlığını veya kalınlığını ifade eder. "1OZ" 1 ons anlamına gelir, bu da yaygın bir bakır ağırlığı ölçümüdür.Bakır tabakasının her bir metre kare ağırlığının yaklaşık 1 ons olduğunu gösterir.

FR4: FR4, yaygın olarak kullanılan bir PCB substrat malzemesidir. Alev Geri Dayanıcı 4'ü temsil eder ve camla pekiştirilmiş bir epoksi laminat malzemesidir. FR4, iyi elektrik yalıtım özellikleri ile bilinir.mekanik dayanıklılık, ve alev direnci.

Sert: "Sert" PCB'nin bir bölümünün esnek olmadığını gösterir.tipik olarak bileşenleri monte etmek ve yapısal destek sağlamak için kullanılan.

Altın parmak: "Altın parmak" PCB'nin açığa çıkan bakır yastıklarında veya parmaklarında belirli bir yüzey finişini ifade eder.ve dayanıklılığıAltın parmaklar genellikle konektörler veya soketler ile bağlantı kuran PCB'lerde bulunur.

Genel olarak, 4L HDI Flex 1OZ FR4 Sert Altın Parmak PCB, 4 katmanlı PCB tasarımının avantajlarını, yüksek yoğunluklu bağlantıları, esnek bir kısmı, 1 ons bakır ağırlığı,bileşen montajı için sert bir bölüm, ve daha iyi bağlantı ve dayanıklılık için altın parmaklar. Bu tür PCB'ler genellikle bazı tıbbi cihazlar gibi hem esnek hem de sert kesim gerektiren uygulamalarda kullanılır.Havacılık sistemleri, ve taşınabilir elektronik.

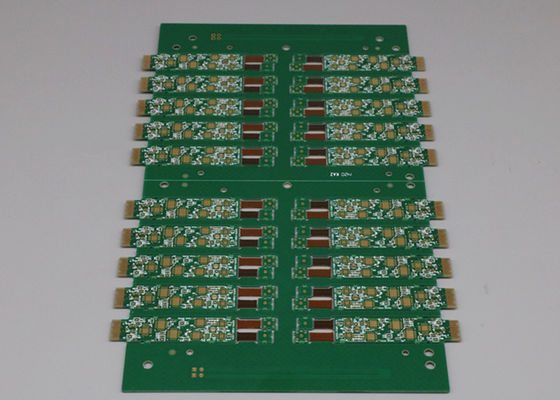

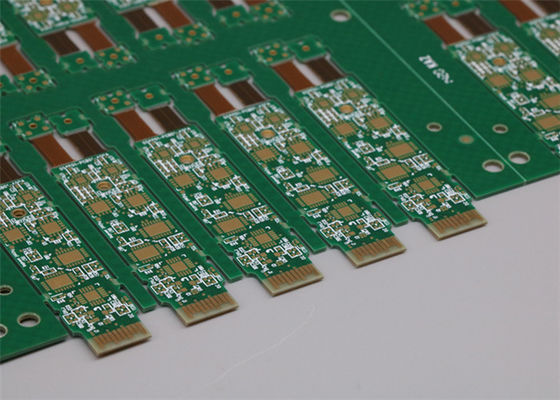

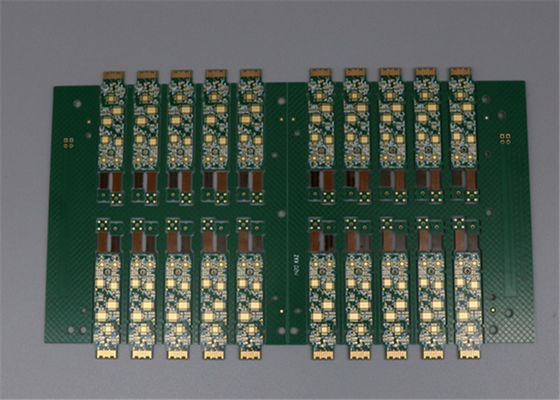

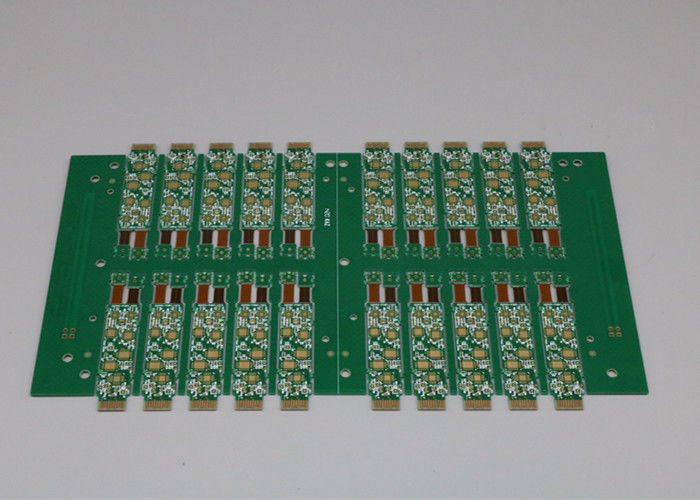

2Resimler.

Sık Sorulan Sorular

S: PCB üretiminde hangi dosyaları kullanıyorsunuz?
A: Gerber veya Eagle, BOM listesi, PNP ve bileşen pozisyonu

S: Örnek verebilir misiniz?
A: Evet, kitle üretiminden önce test etmek için örnek özelleştirebiliriz

S: Gerber, BOM ve test prosedürünü gönderdikten sonra ne zaman teklif alacağım?
A: PCB fiyatları için 6 saat içinde ve PCBA fiyatları için yaklaşık 24-48 saat içinde.

S: PCB üretim sürecimi nasıl öğrenebilirim?

A: PCB üretimi ve bileşen satın alımı için 5-7 gün ve PCB montajı ve testi için 14 gün.

S: PCB'min kalitesinden nasıl emin olabilirim?
C: PCB ürünlerinin her bir parçasının gönderilmeden önce iyi çalışmasını sağlıyoruz. Hepsini sizin test prosedürünüze göre test edeceğiz.
