HDI basılı devreler kuruluşu 8 Impedans kontrolü ile katmanlar PCBA Tasarımı

HDI basılı devreler kuruluşu 8 Impedans kontrolü ile katmanlar PCBA Tasarımı

Ayrıntılı özellikler:




KAZ Çemberinin sizin için yapabileceği şeyler:


• PCB&PCBA tasarımı
• PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
• Bileşenleri Alım
• PCB Montajı/SMT/DIP

PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:


• Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
• BOM Listesi (Excel fomart ile daha iyi)
• PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)

Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, müşterilerimiz için PCB Montaj hizmeti de sunar. Şimdi yaklaşık 300 çalışanı ile. ISO9001, TS16949, UL, RoHS ile sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!

Üretici kapasitesi:



SMT Kapasitesi

     PCBA tasarımıbasılı devre kartında elektronik devreler için bileşenlerin düzenini ve yerleştirilmesini oluşturma işlemidir.PCBA tasarımıElektronik cihazların başarılı bir şekilde üretilmesi ve çalıştırılması için hayati önem taşımaktadır.

PCBA tasarımının bazı önemli yönleri şunlardır:

Şematik yakalama:
Elektronik devrelerin işlevselliğini ve bağlantılarını tanımlayın.
Uygun bileşenleri ve ambalajı seçin.
Mantıksal akışı ve tasarım kurallarına bağlılığı sağlar.

PCB düzenlemesi:
Tahta boyutlarını, şeklini ve katman yapısını tanımlayın.
Bileşenleri işlevsellik, termal yönetim ve üretilebilirlik için en uygun şekilde yerleştirin.
Bileşenleri birbirine bağlamak için kabloları yönlendirin, sinyal bütünlüğünü, güç dağılımını ve elektromanyetik uyumluluğu (EMC) göz önünde bulundurun.
Üretim için tasarım (DFM) kılavuzlarını dahil edin.

Bileşen seçimi ve yerleştirme:
Elektriksel, mekanik ve çevresel gereksinimlere göre bileşenleri seçin.
İz uzunluklarını en aza indirmek, sinyal yollarını optimize etmek ve montajı kolaylaştırmak için bileşenleri düzenleyin.
Test veya yeniden işleme için bileşen yönelimi, soğutma ve erişimi göz önünde bulundurun.

Güç tasarımı:
Farklı gerilim rayları için verimli bir güç dağıtım ağı tasarlamak.
Çekilme kondansatörleri, voltaj düzenleyicileri ve diğer güç yönetimi devrelerini uygulayın.
Doğru yere yerleştirdiğinden emin ol ve gürültüyü/dalgalanmayı en aza indir.

Sinyal bütünlüğü ve EMC:
Yüksek hızlı dijital sinyallerin izlenme impedansını, yönlendirmesini ve sonlandırmasını kontrol edin.
Elektromanyetik müdahaleyi (EMI) hafifletmek için kalkan, filtreleme ve diğer teknikleri uygulayın.
Elektrostatik boşaltma (ESD) korumasını düşünün.

Isı yönetimi:
Isıtma bileşenlerini belirleyin ve uygun soğutma çözümleri sağlayın.
Isı yollarını, ısı sinklerini ve hava akışını göz önünde bulundurun.

Test ve Üretilebilirlik:
Çember içi testleri kolaylaştırmak için test noktaları, atlamalar ve diğer özellikler dahil edilmelidir.
Lehim maske, ekran baskı ve diğer montaj ile ilgili yönergeleri ile ilgili DFM kılavuzlarına uyun.

PCBA tasarımıTipik olarak, şemayı yakalamak, PCB'yi düzenlemek için Altium Designer, Eagle veya KiCad gibi özel CAD (bilgisayar destekli tasarım) yazılımının kullanılmasını içerir.ve gerekli üretim dosyalarını oluşturmak.

PCBA tasarımıprojenin gereksinimlerine, bileşen yoğunluğuna, sinyal hızına ve diğer faktörlere bağlı olarak karmaşıklığı değişir.PCBA tasarımıElektronik devre ilkeleri, üretim süreçleri ve tasarım en iyi uygulamaları hakkında iyi bir anlayış gerektirir.

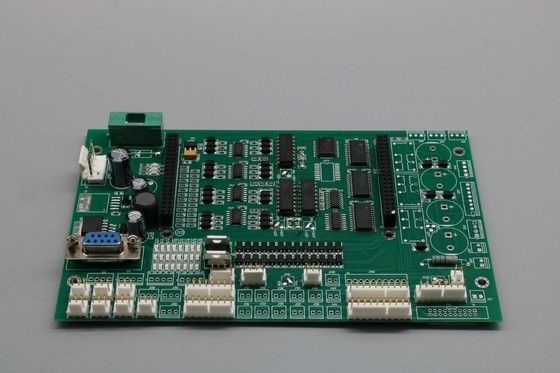

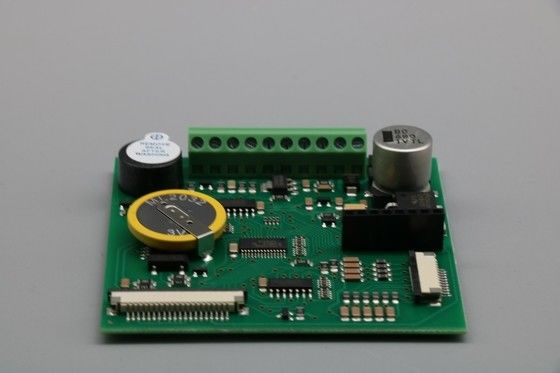

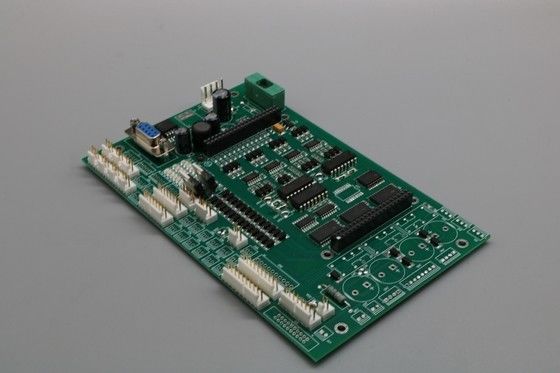

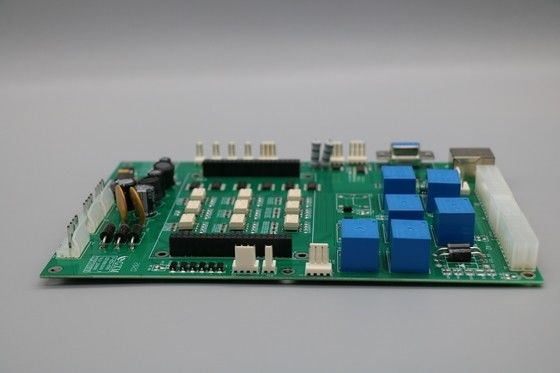

Fotoğraflar.HDI basılı devre kartı montajı 8 Katman Cep telefonu için İmpedans kontrolü ile cep telefonu
