| Marka Adı: | KAZ |
| Model Numarası: | KAZA-090 |
| Adedi: | 1 Unit |
| Ödeme Şartları: | Western Union, T/T, L/C, D/P, MoneyGram |
| Tedarik Yeteneği: | 100000 pieces |
Elektronik FR4 Malzemesi Düşük Maliyet Yeşil PCBA Prototip Basılı Devre Taşı PCB Taşı
1. Özellikleri
1Tek duraklı OEM hizmeti, Çin'in Shenzhen'inde yapıldı.
2Gerber Dosyası ve Müşteri BOM Listesi ile üretilmiştir.
3. FR4 malzemesi, 94V0 standardına uygun
4SMT, DIP teknoloji desteği
5Kurşunsuz HASL, Çevre Koruması
6. UL, CE, ROHS uyumlu
7DHL, UPS, TNT, EMS veya müşteri talebi ile gönderim
2. PCBATeknik yetenek
| SMT | Konum doğruluğu: 20 mm |
| Bileşen boyutu:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Maks. parça yüksekliği:25mm | |
| PCB'nin en büyük boyutu:680×500mm | |
| Min. PCB boyutu: sınırsız | |
| PCB kalınlığı:0.3 ila 6 mm | |
| PCB ağırlığı:3kg | |
| Dalga-Asker | PCB genişliği: 450 mm |
| PCB genişliği: sınırlı değil | |
| Bileşen yüksekliği: Üst 120mm/Bot 15mm | |
| Ter-Solder | Metal türü:parça, bütün, yapıştırma, kenar |
| Metal malzeme: Bakır, Alüminyum | |
| Yüzey Dönüşümü: plakalama Au, plakalama sliver, plakalama Sn | |
| Havalı mesane oranı:%20'den az | |
| Basınç takımı | Baskı aralığı: 0-50KN |
| En fazla PCB boyutu: 800X600mm | |
| Deneme | İKT,sondaj uçuşu, yanma,fonksiyon testi,sıcaklık döngüsü |
PCB tasarımı ve üretimi:
PCB tasarımcıları ile çalışmak için şemalar ve düzenler oluşturmak içinPCB prototipleri.
PCB tasarımını tamamlayın, bileşen yerleştirmesini, iz yönlendirmesini ve herhangi bir özel gereksinimleri göz önünde bulundurun.
Hızlı prototip oluşturmak için PCB üreticisine tasarım dosyalarını gönderin.
Çıplak al.PCB prototipiÜreticiden alınır ve herhangi bir kusur için denetlenir.
Bileşen satın alma:
IC'ler, dirençler, kapasitörler ve konektörler gibi gerekli elektronik bileşenleri belirleyin.
Gerekli bileşenleri satın alın, genellikle küçük miktarlarda bileşen sunan bir dağıtıcıdan veya çevrimiçi bir kaynaktan alın.
Bileşenlerin PCB tasarımı ile uyumlu olmasını ve projenin özelliklerini karşılamasını sağlamak.
El PCB montajı:
PCB'yi montaj için yüzeyi temizleyerek ve bileşen yastıklarına lehimli pasta uygulayarak hazırlayın.
Bileşenler bir lehimleyici veya sıcak hava yeniden işleme istasyonu kullanarak PCB'ye elle yerleştirilir ve lehimlenir.
Bileşenlerin doğru yerleştirilmesini ve lehim eklemlerini sağlamak için monte edilmiş PCB'yi görsel olarak kontrol edin.
Otomatik montaj süreci:
Daha büyük prototip miktarları veya daha karmaşık PCB'ler için, yarı otomatik veya otomatik
Montaj süreci:
Lehimleme pastaları için şablon baskı
Parça yerleştirme makineleri
Konveksiyon fırında geri akış lehimleme
Test ve Sorun Çözümü:
Doğrulama için çeşitli testler yapınPCB prototipiişlevsellik ve güvenilirlik, örneğin:
Elektriksel testler (örneğin süreklilik, direnç, voltaj ve akım ölçümleri)
PCB'nin tasarım özelliklerine uyduğunu sağlamak için fonksiyonel test
Test sırasında bulunan sorunları gidermek ve PCB tasarımına veya montaj sürecine gerekli değişiklikleri yapmak.
İteratif tasarım ve montaj:
Test sonuçları ve geri bildirimlere dayanarak PCB'ye gerekli tasarım değişikliklerini yapın.
Üretim ve montaj işlemini güncellenmiş bir tasarımla tekrarlayın.
Bu iteratif süreci devamPCB prototipiGerekli tüm özellikleri ve performans hedeflerini karşılar.
Son ambalaj ve belgelendirme:
PaketPCB prototipleriGüvenli depolama ve nakliye için.
Montaj talimatları, şemalar ve test raporları gibi gerekli belgeleri sağlayın.
PCB montajının prototiplenmesi için temel hususlar:
Tasarım değişikliklerine uyum sağlamak için hızlı dönüşüm ve esnekliğe vurgu
Çukurlu lehimleme gibi manuel montaj teknikleri kullanarak ilk prototipler üretmek
Prototipleme sürecini desteklemek için düşük hacimli bileşen satın almalarını kullanın
Tasarım veya montaj sorunlarını belirlemek ve çözmek için kapsamlı testler ve sorun giderme yapmak
PCB tasarımcıları, montajcılar ve proje paydaşları arasında yakın işbirliği
BuPCB prototipiMontaj süreci, tam üretime girmeden önce tasarımı doğrulamak, herhangi bir sorunu belirlemek ve ürünü geliştirmek için kritik önem taşımaktadır.Son PCB tasarımının projenin gereksinimlerini karşıladığından emin olmak için hızlı tekrarlama ve testlere izin verir.

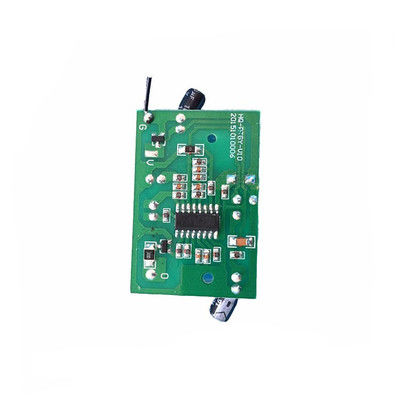

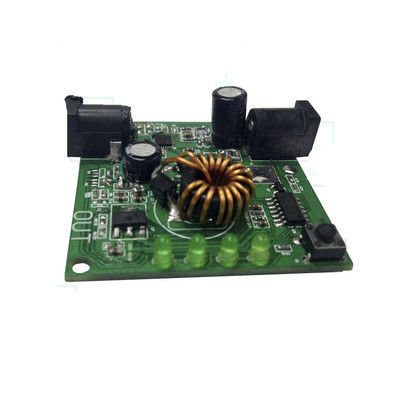

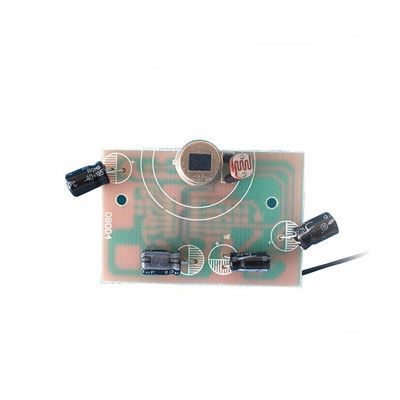

2. PCBA Resimleri
