| Marka Adı: | KAZ Circuit |
| Model Numarası: | PCB-B-008 |
| Adedi: | 1 pc |
| fiyat: | USD/pc |
| Ödeme Şartları: | T/T, Western Union, Paypal |
| Tedarik Yeteneği: | 20,000 Square Meters / Month |
Otomotiv PCB 10 katman Sert Fleksibel PCB Dondurma Altın 1.32mm Kalınlığı
Ayrıntılı özellikler:
| Katmanlar | 10 |
| Malzeme | FR-4 ve PI |
| Tahta kalınlığı | 1.32 mm. |
| Bakır kalınlığı | 1 oz |
| Yüzey Tedavisi | ENIG 2U" |
| Soldmask & Silkscreen | Yeşil ve Beyaz |
| Kalite standardı | IPC Sınıf 2, %100 E testi |
| Sertifikalar | TS16949, ISO9001, UL, RoHS |
KAZ Çemberinin sizin için yapabileceği şeyler:
PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:
Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, müşterilerimiz için PCB Montaj hizmeti de sunar. Şimdi yaklaşık 300 çalışanı ile. ISO9001, TS16949, UL, RoHS ile sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!
Üretici kapasitesi:
| Kapasite | Çift taraflı: 12000 metrekare / ay Çok katmanlı: 8000 metrekare / ay |
| Min Line Width/Gap | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1 ~ 20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır kalınlığı | 0.5 ~ 4 oz |
| Malzeme Tg | Tg140~Tg170 |
| En fazla PCB boyutu | 600*1200mm |
| Min Delik Boyutu | 0.2mm (+/- 0.025) |
| Yüzey Tedavisi | HASL, ENIG, OSP |
SMT Kapasitesi
Sertifikalar:
ISO9001 / ISO14001 / ISO45001 (Askeri) / TS16949 (Otomobil) / RoHS / UL
Otomobil PCB'leri modern araçlarda temel bileşenlerdir ve elektronik ve kontrol sistemlerinde hayati bir rol oynarlar.Bu PCB'ler zorlu ortamlara ve otomotiv endüstrisinin katı gereksinimlerine dayanacak şekilde tasarlanmıştır..
Ana özellikler ve dikkate alınması gerekenlerOtomobil PCB'leriBunlara şunlar dahildir:
Güvenilirlik ve Dayanıklılık:
Otomobil PCB'leriAraçların karşılaştığı aşırı sıcaklıklar, titreşimler ve diğer çevresel stresler altında güvenilir bir şekilde çalışabilmelidir.
Yüksek kaliteli bakır, üst kaliteli laminatlar ve özel kaplamalar gibi güçlü malzemeler, uzun süreli performans sağlamak için kullanılır.
Güvenlik ve Uygunluk:
Otomobil PCB'leriSıkı güvenlik standartlarına ve düzenleyici gerekliliklere tabidir.ISO (Uluslararası Standartlaştırma Örgütü) ve IATF (Uluslararası Otomotiv Görev Gücü) gibi kuruluşlar tarafından belirlenenler gibi.
Tasarımlar, araç sistemlerinin güvenliğini ve güvenilirliğini sağlamak için bu standartlara uygun olmalıdır.
Küçükleştirme ve karmaşıklık:
Otomobil elektroniği giderek daha karmaşık hale geliyor ve daha yüksek bileşen yoğunluğu ve daha küçük form faktörleri olan daha gelişmiş PCB tasarımları gerektiriyor.
Çok katmanlı PCB'ler, ince tonlama bileşenleri ve gelişmiş bağlantı teknolojileri genellikle alan ve performans gereksinimlerini karşılamak için kullanılır.
Termal Yönetim:
Otomobil PCB'leriGenellikle yüksek sıcaklıklı ortamlarda çalışırlar, bu da ısı sinkleri, termal kanallar ve özel soğutma teknolojileri gibi etkili termal yönetim çözümleri gerektirir.
Elektromanyetik uyumluluk (EMC):
Otomobil PCB'leriElektromanyetik müdahaleyi (EMI) en aza indirgenmek ve diğer araç sistemleriyle yeterli elektromanyetik uyumluluğu (EMC) sağlamak için tasarlanmalıdır.
Sinyal hatlarının korunması, yerleştirilmesi ve dikkatli bir şekilde yönlendirilmesi çok önemlidir.
Otomotiv sınıfı bileşenler:
Otomobil PCB'leriAracın daha yüksek sıcaklık aralığı, şok direnci ve daha uzun kullanım ömrü gibi zorlu çalışma koşullarına uygun özel elektronik bileşenler kullanın.
Binbaşı.Otomobil PCB'leriUygulamalar arasında motor kontrol üniteleri (ECU), şanzıman kontrol modülleri, infotainment sistemleri, sensör arayüzleri ve gelişmiş sürücü yardım sistemleri (ADAS) bulunmaktadır.
BuOtomobil PCB'leriEndüstri, artan güvenilirliği, performansı ve üretimi karşılamak için malzemelerde, tasarım tekniklerinde ve üretim süreçlerinde ilerlemelerle gelişmeye devam ediyor.ve modern araçların güvenlik gereksinimleri.

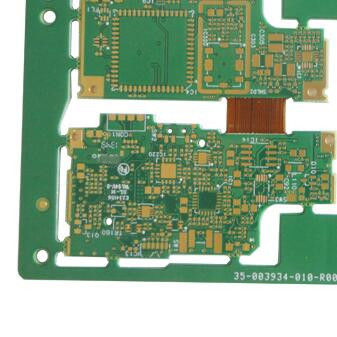

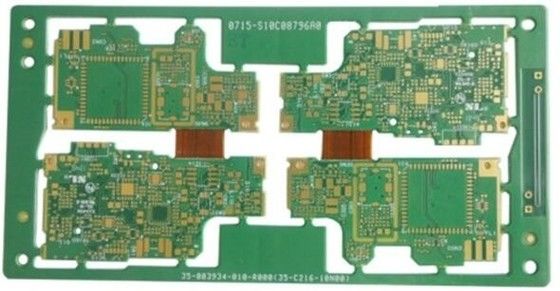

Bu 10 katmanlı Rigid Flex PCB'nin daha ayrıntılı fotoğrafları Çin üreticisinden
