Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt

Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt

Marka Adı: KAZ Circuit
Model Numarası: PCBA-B-011616
Adedi: 1 pc
fiyat: USD/pc
Ödeme Şartları: T/T, Western Union, Paypal
Tedarik Yeteneği: 20,000 Square Meters / Month
Ayrıntılı Bilgiler
Place of Origin:
China
Sertifika:
ISO9001, TS16949, UL, RoHS
Kullanılır:
LED Ekran Kontrol Cihazı
Malzeme:
FR-4
Katmanlar:
4 katman
Tahta kalınlığı:
1,6 mm
Bakır:
1 oz
Yüzey:
HASL LF
Packaging Details:
Bubble Wrap
Supply Ability:
20,000 Square Meters / Month
Vurgulamak:

prototip baskılı devre kartı

,

özel yapım devre kartları

Ürün Tanımı

Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt

Ayrıntılı özellikler:



Katmanlar 4
Malzeme FR-4
Tahta kalınlığı 1.6mm
Bakır kalınlığı 1 oz
Yüzey Tedavisi HASL LF
Soldmask & Silkscreen Kırmızı ve Beyaz
Kalite standardı IPC Sınıf 2, %100 E testi
Sertifikalar TS16949, ISO9001, UL, RoHS



Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, ayrıcaPCB MontajıŞimdi yaklaşık 300 çalışanımız var. ISO9001, TS16949, UL, RoHS sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!


PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:


  • Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
  • BOM Listesi (Excel fomart ile daha iyi)
  • PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)


KAZ Çemberinin sizin için yapabileceği şeyler:


  • PCB ve PCBA Tasarımı
  • PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
  • Bileşenleri Alım
  • PCB Montajı/SMT/DIP


KAZ üretim kapasitesi:


Kapasite Çift taraflı: 12000 metrekare / ay
Çok katmanlı: 8000 metrekare / ay
Min Line Width/Gap 4/4 mil (1mil=0.0254mm)
Tahta kalınlığı 0.3~4.0mm
Katmanlar 1 ~ 20 katman
Malzeme FR-4, Alüminyum, PI
Bakır kalınlığı 0.5 ~ 4 oz
Malzeme Tg Tg140~Tg170
En fazla PCB boyutu 600*1200mm
Min Delik Boyutu 0.2mm (+/- 0.025)
Yüzey Tedavisi HASL, ENIG, OSP



SMT Kapasitesi

Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt 0



Sertifikalar:

ISO9001 / ISO14001 / ISO45001 (Askeri) / TS16949 (Otomobil) / RoHS / UL



Prototip PCB Montaj Süreci


PCB tasarımı ve üretimi:
PCB tasarımcılarıyla birlikte çalışarak prototip PCB'ler için şemalar ve düzenler oluşturmak.
PCB tasarımını tamamlayın, bileşen yerleştirmesini, iz yönlendirmesini ve herhangi bir özel gereksinimleri göz önünde bulundurun.
Hızlı prototip oluşturmak için PCB üreticisine tasarım dosyalarını gönderin.
Üreticiden çıplak prototip PCB'yi alın ve herhangi bir kusurun olup olmadığını kontrol edin.



Bileşen satın alma:
IC'ler, dirençler, kapasitörler ve konektörler gibi gerekli elektronik bileşenleri belirleyin.
Gerekli bileşenleri satın alın, genellikle küçük miktarlarda bileşen sunan bir dağıtıcıdan veya çevrimiçi bir kaynaktan alın.
Bileşenlerin PCB tasarımı ile uyumlu olmasını ve projenin özelliklerini karşılamasını sağlamak.



KılavuzPCB montajı:
PCB'yi montaj için yüzeyi temizleyerek ve bileşen yastıklarına lehimli pasta uygulayarak hazırlayın.
Bileşenler, bir lehimleyici veya sıcak hava yeniden işleme istasyonu kullanarak PCB'ye elle yerleştirilir ve lehimlenir.
Bileşenlerin doğru yerleştirilmesini ve lehim eklemlerini sağlamak için monte edilmiş PCB'yi görsel olarak kontrol edin.
Otomatik montaj süreci:
Daha büyük prototip miktarları veya daha karmaşık PCB'ler için, aşağıdaki gibi yarı otomatik veya otomatik montaj işlemini kullanmayı düşünün:
Lehimleme pastaları için şablon baskı
Parça yerleştirme makineleri
Konveksiyon fırında geri akış lehimleme



Test ve Sorun Çözümü:
Prototip PCB'nin işlevselliğini ve güvenilirliğini doğrulamak için çeşitli testler yapmak, örneğin:
Elektriksel testler (örneğin süreklilik, direnç, voltaj ve akım ölçümleri)
PCB'nin tasarım özelliklerine uyduğunu sağlamak için fonksiyonel test
Test sırasında bulunan sorunları gidermek ve PCB tasarımına veya montaj sürecine gerekli değişiklikleri yapmak.


İteratif tasarım ve montaj:
Test sonuçları ve geri bildirimlere dayanarak PCB'ye gerekli tasarım değişikliklerini yapın.
Üretim ve montaj işlemini güncellenmiş bir tasarımla tekrarlayın.
Prototype PCB tüm gerekli özellikleri ve performans hedeflerini karşılayana kadar bu tekrarlayıcı süreci sürdürün.
Son ambalaj ve belgelendirme:
Güvenli depolama ve nakliye için prototip PCB'leri paketleyin.
Montaj talimatları, şemalar ve test raporları gibi gerekli belgeleri sağlayın.



PCB montajının prototiplenmesi için temel hususlar:
Tasarım değişikliklerine uyum sağlamak için hızlı dönüşüm ve esnekliğe vurgu
Çukurlu lehimleme gibi manuel montaj teknikleri kullanarak ilk prototipler üretmek
Prototipleme sürecini desteklemek için düşük hacimli bileşen satın almalarını kullanın
Tasarım veya montaj sorunlarını belirlemek ve çözmek için kapsamlı testler ve sorun giderme yapmak
PCB tasarımcıları, montajcılar ve proje paydaşları arasında yakın işbirliği



BuPCB montajı prototipiBu süreç, tam üretime girmeden önce tasarımı doğrulamak, herhangi bir sorunu belirlemek ve ürünü geliştirmek için kritik önem taşımaktadır.Son PCB tasarımının projenin gereksinimlerini karşıladığından emin olmak için hızlı tekrarlama ve testlere izin verir.

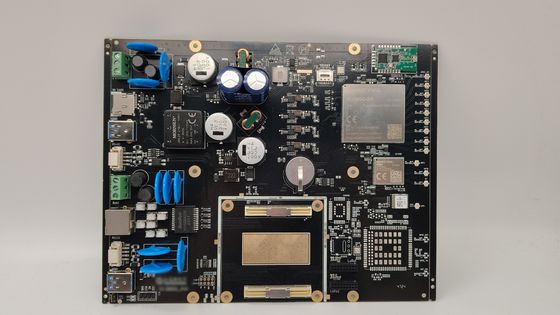

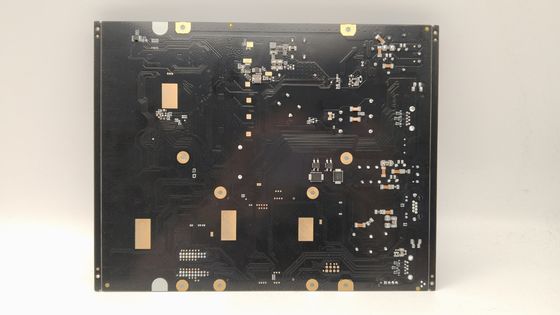

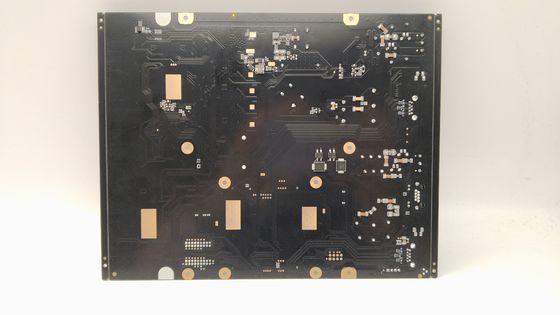

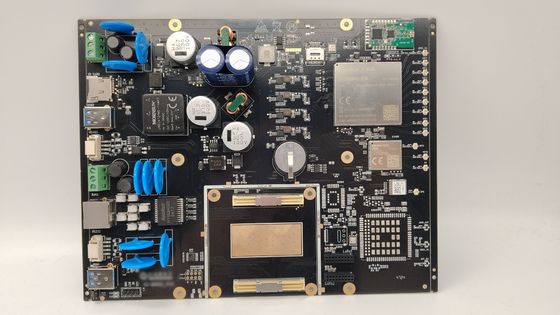

Daha fazla FotoğrafLED Ekran Denetleyicisi PCB Montaj Üretici hızlı yanıt yüksek kaliteliY
Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt 1

Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt 2

Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt 3

Prototip PCB Montajı PCB Prototip Devre Kartı Üretimi Hızlı Yanıt 4
