Ürün ayrıntıları

Evde Ürünler

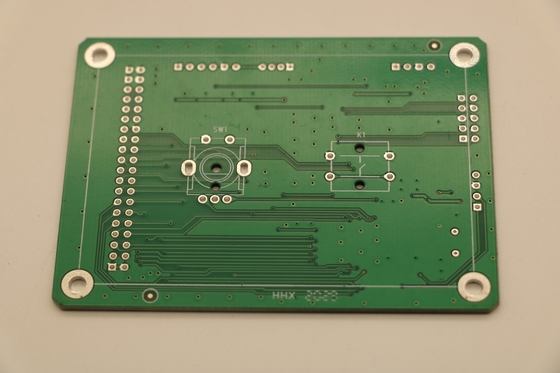

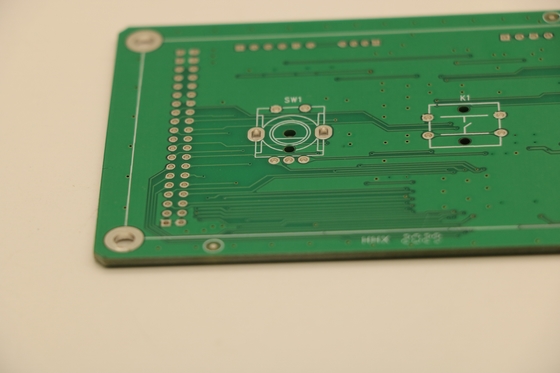

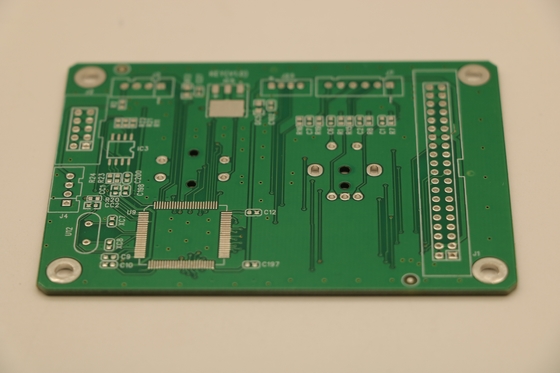

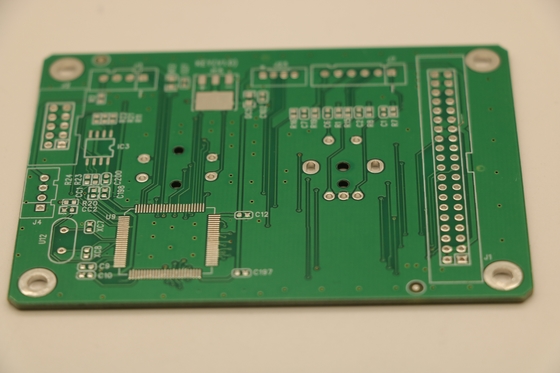

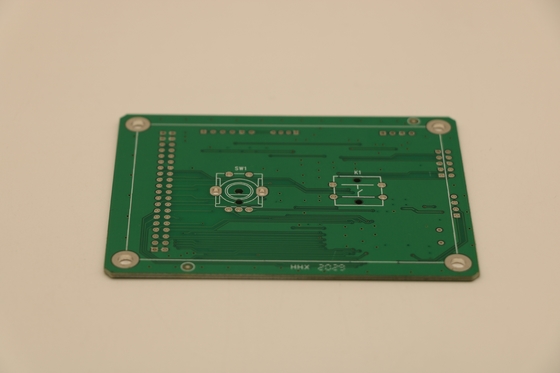

ENIG HASL OSP 2 Katmanlı Ağır Bakır 2 OZ Alüminyum PCB ile Çok Katmanlı PCB Kartı

Marka Adı:	KAZPCB
Model Numarası:	PCB-J-001
Adedi:	1
fiyat:	To be Inquired
Ödeme Şartları:	T/T, L/C
Tedarik Yeteneği:	10000pcs/month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

UL, ROHS, REACH, TS16949

PCB Malzemesi:

FR4

Spesifikasyon:

Müşteri gerber dosyalarına göre

Katman:

satış damgası:

EING

Malzeme:

FR4

Bakır:

2 oz

Supply Ability:

10000pcs/month

Vurgulamak:

Özel baskılı devre kartı

pcb baskılı devre kartı

Ürün Tanımı

Baskılı devre kartı
Katman: 1-16
Malzeme: FR4 laminat, RoHS Direktifi uyumlu
PCB kalınlığı: 0.4-6.0mm
Nihai bakır: 0,5-6 oz
Minimum delik: 0,2 mm
Minimum çizgi genişliği/boşluğu: 3/3 mil
Minimum delikli bakır: 20/25µm
Lehim maskeleri: yeşil/mavi/kırmızı/siyah/gri/beyaz
Açıklama: beyaz/siyah/sarı
Yüzey: OSP/HAL kurşunsuz/daldırma altın/daldırma kalay/daldırma gümüş/flaş altın/sert altın
Anahat: bozguna uğratma ve puan/V-cut
E-sınav: %100
Muayene standardı: IPC-A-600H/IPC-6012B, sınıf 2/3
Giden raporlar: son denetim, e-test, lehimlenebilirlik testi, mikro bölüm
Sertifikalar: UL, SGS, RoHS Direktifi uyumlu, ISO/TS16949:2009

Üretici Kapasitesi:

Kapasite	Çift Taraflı: 12000 m2 / ay Çok katmanlı: 8000sq.m / ay
Minimum Çizgi Genişliği/Boşluk	4/4 mil (1 mil=0,0254 mm)
Tahta kalınlığı	0,3~4,0 mm
Katmanlar	1~20 katman
Malzeme	FR-4, Alüminyum, PI
Bakır Kalınlığı	0,5~4 ons
Malzeme Tg	Tg140~Tg170
Maksimum PCB Boyutu	600*1200mm
Minimum Delik Boyutu	0,2 mm (+/- 0,025)
Yüzey İşlem	HASL, ENİG, OSP

ENIG HASL OSP 2 Katmanlı Ağır Bakır 2 OZ Alüminyum PCB ile Çok Katmanlı PCB Kartı 0
