Günümüzde elektronik endüstrisi çok hızlı gelişir ve elektronik ürünler daha küçük ve daha karmaşık hale gelir.Bazı insanlar elektronik ürünlerin (akıllı telefonlar) bileşenleri ile basılı devrelerBilgisayarlar, tıbbi elektronik, telekomünikasyon elektronikleri, araba elektrik parçaları vb.), bu bileşenlerin kartlara nasıl monte edildiğini merak edebilirler.Onlar tarafından monte edilirSMT montajı.
SMT PCB montaj süreci hakkında tam olarak biliyor musunuz? Neden bu makaleye bakarak SMT PCB montaj süreci hakkında daha fazla şey öğrenmiyorsunuz?

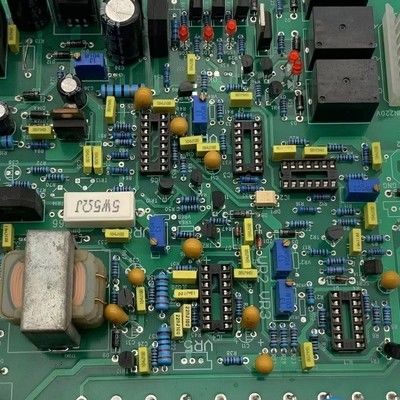

SMT PCB Montaj Süreci nedir?
SMT PCB montaj süreci, basılı devre kartının yüzeyinde bileşenlerin doğrudan montaj edilmesidir.PTH montajıÇukur montajı ile kaplanmıştır, yani önce bileşen iğneleri PCB deliğine takarız ve sonra iğneleri deliklere lehimlendiririz.

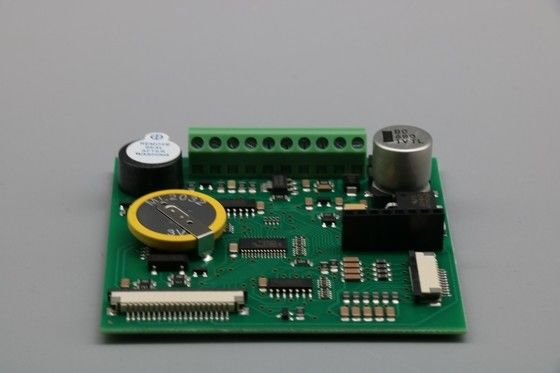

SMT PCB Montaj Süresindeki 8 Adım
Şimdi SMT PCBA'nın ne olduğunu biliyoruz.Viasion, genellikle yüzey montajı işleminde aşağıdaki 8 adımı gerçekleştiririz.
1Gelen Malzeme Denetimi
Bu, SMT PCB montaj sürecinin ilk adımıdır. Tüm PCB parçaları ve basılı devre kartları da dahil olmak üzere tüm gelen elektronik bileşenlerin önce denetlenmesi gerekir.Tüm SMD PCB bileşenleri aynı paket içinde olmalıdırPCB'ler de iyi durumda olmalıdır. Örneğin, oksidasyon, deformasyon vb. yoktur.Bileşen denetimleri yüzey montaj teknolojisi PCB montaj için çok önemlidir.
2SMT Montajı Öncesinde Hazırlanın
Tüm malzemeler hazır olduğunda, özel SMT PCB montaj süreci ile ilgili her şeyi hazırlamalıyız.Seç & yer dosyaları kullanmaya hazır, ve uygun besleyiciler PCB smt montaj süreci için hazırdır.
3Lehimli pasta ekleyin.
Her şey hazır olduğunda yüzey montaj PCB montajına başlama zamanı. Öncelikle, lehimli pasta PCB'deki yastıklara eklenir.Çember tahtasında kaplı olacak paslanmaz çelik şablonları ayırt etmelisiniz, ve paslanmaz çelik şablonlardaki delikten lehimleme pastalarını PCB kartına yazdırın.Enerji ve Güç Farklı tasarımların PCB'leri PCB'nin farklı yerlerinde lehimleme pastası basmalıdır, bu nedenle farklı tasarımların PCB'lerinin paslanmaz çelik şablonları tasarlaması gerekir.
Çelik şablon üzerindeki delik normalde lazerle kesilir. yapıştırıcı PCB tahtasına basıldıktan sonra yapıştırıcı, lehimleme yapıştırıcı baskı denetimi veya bir kalite işçisi tarafından kontrol edilmelidir.Yapıştırmanın doğru pozisyonda basıldığından emin olmak içinEğer her şey doğruysa, yapıştırma basılı PCB, elektronik bileşenlerin montajını sürdürmek için SMT üretim hattına yerleştirilecektir.Lehimleme pasta makinesi, PCB'nin çıplak tahtalarına lehimleme pasta eklemek için kullanılan ekipman.Tabii ki, kaynak şablonları kullanılmalıdır.
Viasion'da, Alpha ve Senju gibi yüksek kaliteli SMT montajlarını sağlamak için dünyanın en iyi lehim pastalarını kullanıyoruz.Lütfen dikkat edin ki lehimli pasta buzdolabında 0-10 santigrat derecede depolanmalıdır, ve kullanılmadan önce karıştırılmalıdır.
4. Bir seçme ve yerleştirme makinesi yardımı ile Montaj bileşenleri
Lehimli pasta çıplak PCB'lere basıldığında ve denetimden sonra kaliteli olduğunda.SMD bileşenlerini lehimli pasta ile basılmış PCB'lere yerleştirmek için yüksek hassasiyetli bir al ve yer makinesi kullanmalıyızYamaha tarafından üretilen yüksek hassasiyetli bir makine kullanıyoruz.
SMD PCB bileşenleri normalde rulolarda / tepsilerde hazırlanır, ancak SMD PCB bileşenlerinin prototip yüzey montaj PCB montajı için gevşek paketlerde temin edilmesi her zaman normaldir.Toplama ve yerleştirme makinelerine yüklüyorlar.Bu elektronik bileşenlerin elektronik bileşen yükleme sürecinde hata yapmadan çalışmasını sağlamak için bir yazılım sistemi vardır.
SMT makinesi, önceden programlanmış olan doğru X-Y koordinatlarına doğru SMD PCB bileşenlerini alır ve doğru konuma koyar.SMD PCB bileşenleri, SMT montajını tamamladıktan sonra geri akış makinesinde PCB'ye lehimlenecekti.SMD PCB bileşenleri ilk PCB'ye yerleştirildikten sonra, ancak geri akış fırınından geçmeden.Bizim in-line üretim mühendisi SMD PCB bileşenlerinin doğru olduğundan emin olmak için ilk madde denetimi yapacakBu SMT PCB üretim sürecinde özel bir ilk madde test ekipmanına ihtiyaç vardır.

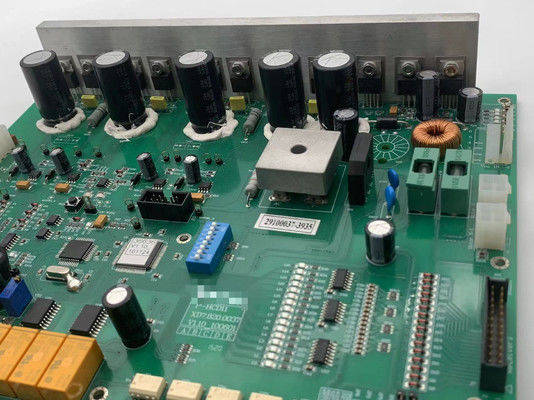

5. PCB'deki lehim bileşenleri
Buhar fazlı lehimleme ve geri akış lehimleme, PCB üzerindeki bileşenleri lehimleme yöntemleri olarak kabul edilir.Buhar fazlı lehimleme, örnek veya lehimlemeye duyarlı bileşenler üretmek için geçerlidir.. Buhar fazlı lehimleme, lehimleme pastası PCB'de erimeye kadar PCB'yi ısıtmaya devam eder. Erime noktası soğuduktan sonra bileşenler PCB'ye sabitlenir.
Seri üretiminin pratik deneyimi ile ilgili olarak, SMT'de geri akış lehimleme teknolojisi yaygınPCB üretim süreciTekrar akış lütleme işleminde, azot atmosferi gereklidir ve basılı devre kartlarının içine yerleştirilmesi gerekir.Sonra PCB kartı sıcaklığını soğutmak, ve elektronik bileşenler PCB'ye kalıcı olarak sabitlenecekti.
Viasion'da, geri akış lehimleme kullanıyoruz. Kalite kontrol işçilerimiz SMD PCB bileşenlerinin yerleştirilmesinin doğru ve iyi durumda olduğunu kontrol ettiklerinde, PCB'leri geri akış fırına koyuyoruz.İyi kaynak sağlamak için 10 10 sıcaklık bölgesi geri akış fırını kullanıyoruzTabii ki mühendisin profili projeye tam olarak uygun hale getirmesi gerekiyor.
6% 100 AOI Denetimi
Eğer PCB'de bileşenler başarılı bir şekilde lehimlendirilmişse rahatlayabilir miyiz? Tabii ki hayır. SMT PCB montaj sürecinin kusursuz ve hata içermediğinden emin olmamız gerekiyor.Yani seri üretim için AOI denetimlerini kullanıyoruz..
Birkaç kamera var.bileşenleri lehimlendikten sonra PCB kartının bir fotoğrafını çekmek ve herhangi bir hata varsa her fotoğrafı örnek doğru PCB fotoğraflarıyla karşılaştıran AOI sistemine bu fotoğrafları göndermek için kullanılanOperatöre hangi kartın bir hatası olduğunu bildirir, daha sonra arızalı devre kartı tekrar denetlemek için çıkarılır.
PCB SMT montaj sürecinin doğruluğunun ve tutarlılığının bir AOI denetim sistemi olmadan sağlanamayacağını söylemek abartılı değildir.SMT üretiminden sonra tüm PCBA'larımız, SMT üretiminde kötü lehim eklemlerini veya yanlış bileşenleri önlemek için AOI (otomatik optik inceleme) tarafından% 100 denetlenir.
7. 100% Görsel Denetim
AOI, PCB smt montaj sürecinde çoğu kusuru bulabilmesine rağmen, çıplak PCB levhalarında küçük çizikler gibi kozmetik kusurlar için de görsel kusur denetimlerine ihtiyaç vardır.Görsel incelemenin çok zaman alıcı ve pahalı olduğunu biliyoruz., ama hep eksik PCB'leri göndermekten kaçınmak için %100 görsel denetim yapıyoruz.
8. Sınıf Kontrolü
Sınırlama çalışanlarımız SMT PCB'lerini kontrol ettikten sonra, müşteri çizimlerini ve mühendislerimizin notlarını karşılaştırarak PCB'leri kontrol edecekler.Yüzey montaj teknolojisi montajı doğru yapıldığından emin olmak için.Amaç, PCB'lerin yüzey montaj lehimlenmesinde doğru bir şekilde üretildiğinden emin olmaktır.SMT montajıTamamlandı ve bir sonraki sürece akmaya hazır.
