Yeşil Soldmask SMT PCB Montajı Prototip Geliştirme Yüksek karışım Düşük hacimli üretim

prototip geliştirme yüksek karışımlı düşük hacimli üretimSMT PCB Montajı


Ayrıntılı özellikler:

KAZ Çemberinin sizin için yapabileceği şeyler:

• PCB ve PCBA Tasarımı
• PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
• Bileşenleri Alım
• PCB Montajı/SMT/DIP

PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:

• Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
• BOM Listesi (Excel fomart ile daha iyi)
• PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)

Üretici kapasitesi:

SMT Kapasitesi

Prototip geliştirme yüksek karışımlı düşük hacimli üretim SMT PCB Montajı
Tanımlama:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)SMT, elektronik bileşenleri karttaki deliklere yerleştirmek yerine doğrudan bir PCB yüzeyine monte etme yöntemidir.
Uygulamalar:
Prototip geliştirme yüksek karışımlı düşük hacimli üretim SMT PCB montajı idealdir:
Yeni elektronik ürünlerin prototiplerinin oluşturulması
Özel PCB'lerin küçük seri üretimi
PCB'lerin küçük hacimli üretim serilerinin üretimi
Avantajları:
Küçük boyut ve ağırlık: SMT bileşenleri, geleneksel delikli bileşenlerden daha küçük ve daha hafiftir, bu da daha küçük ve daha hafif PCB'lere neden olur.
Daha yüksek yoğunluk: SMT, daha küçük bir alanda daha fazla işlevselliği sağlayan bir PCB'deki bileşenlerin daha yüksek yoğunluğunu sağlar.
Geliştirilmiş performans: SMT bileşenlerinin daha kısa ipleri vardır, bu da indüktans ve kapasitansı azaltır, bu da sinyal bütünlüğünün ve performansının iyileşmesine yol açar.
Daha düşük maliyet: SMT montajı, geleneksel delikli montajdan daha otomatiktir ve bu da daha düşük işgücü maliyetlerine neden olur.
Daha fazla güvenilirlik: SMT bileşenleri, daha kısa iplikler ve daha hassas lehimleme süreci nedeniyle lehimli eklemlerin arızalanması olasılığı daha azdır.
Süreç:
Prototip geliştirme yüksek karışımlı düşük hacimli üretim SMT PCB montaj süreci tipik olarak aşağıdaki adımları içerir:
Tasarım: PCB, bilgisayar destekli tasarım (CAD) yazılımı kullanılarak tasarlanır.
Üretim: PCB, fotolitografi adı verilen bir işlem kullanarak üretilir.
Lehimleme pasta uygulaması: Lehimleme pasta, bileşenlerin yerleştirileceği yerlerde PCB'ye uygulanır.
Bileşen yerleştirme: SMT bileşenleri bir seçme ve yerleştirme makinesi kullanarak PCB'ye yerleştirilir.
Geri akış lehimleme: PCB, lehimleme pastalarını ısıtıp tekrar akıtan ve bileşenler ile PCB arasında lehimleme eklemleri oluşturan bir geri akış fırınından geçirilir.
Denetim: PCB

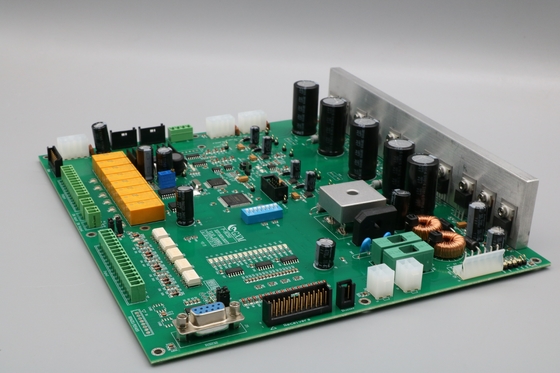

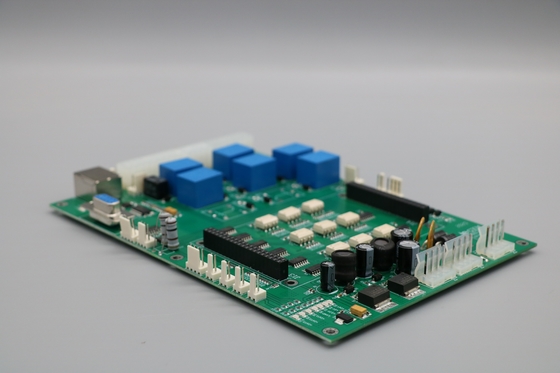

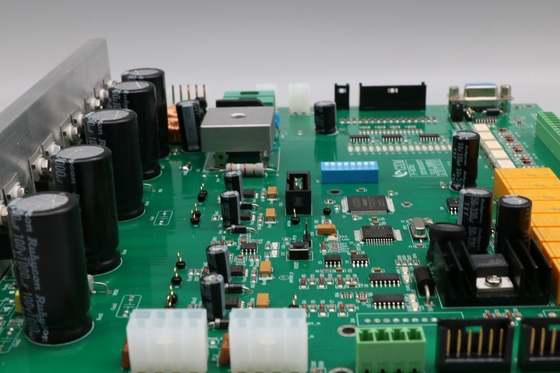

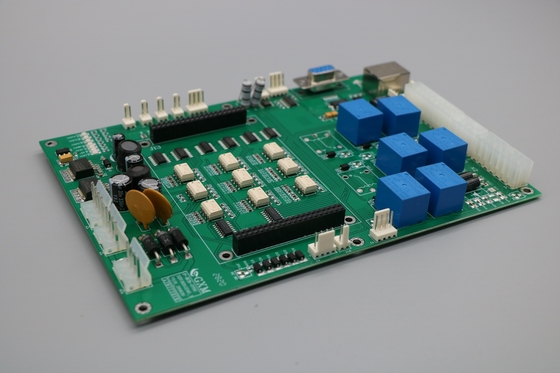

Fotoğraflar. Prototip geliştirme yüksek karışımlı düşük hacimli üretim SMT PCB Montajı
