| Marka Adı: | KAZ |
| Model Numarası: | KAZA-029 |
| Adedi: | 1 ÜNİTE |
| Ödeme Şartları: | Western Union, T/T, L/C, D/P, MoneyGram |
| Tedarik Yeteneği: | 100000 adet |
1. PCB Montaj Hizmetinin Tanımı
Yazdırılmış elektronik devreler4 katmanlı güvenlik ekipmanı uygulaması için kullanılır. PCB prototipini,samll volum, orta ve büyük hacmi kabul edebiliriz. yeni sipariş için MOQ talebi yok. PCB'lerimizin hepsi UL, TS 16949, ROHS,ISO vb.. belgelendirme.
2PCB Montaj Hizmetinin Spesifikasyonu
| 1 | Katman | 1-30 katman |
| 2 | Malzeme | FR-4, CEM-1, CEM-3, Yüksek TG, FR4 Halogensiz, FR-1, FR-2, Alüminyum |
| 3 | Tahta kalınlığı | 0.2mm-7mm |
| 4 | Max.Tamamlanmış tahta tarafı | 500 mm*500 mm |
| 5 | Min. delinmiş delik boyutu | 0.25mm. |
| 6 | Min. çizgi genişliği | 0.075mm(3mil) |
| 7 | Min. çizgi aralıkları | 0.075mm(3mil) |
| 8 | Yüzey bitirme/işleme | HALS/HALS kurşunsuz, Kimyasal teneke, Kimyasal altın, Dondurma altını Dondurma Gümüş/Altın, Osp, Altın kaplama |
| 9 | Bakır kalınlığı | 0.5-4.0 oz |
| 10 | Lehim maskesinin rengi | yeşil/siyah/beyaz/kırmızı/mavi/sarı |
| 11 | İç paketleme | Vakum ambalajı, Plastik torba |
| 12 | Dış ambalaj | Standart karton ambalajı |
| 13 | Delik toleransı | PTH: ± 0.076, NTPH:±0.05 |
| 14 | Sertifika | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profilleme, Pençleme | Routing, V-CUT, Beveling |
| 16 | Toplantı Hizmeti | Her türlü basılı devre kartı montajı için OEM hizmeti sağlamak |
3PCB Montajı (SMT) Ürün Kapasitesi
| SMT Kapasitesi | |
| SMT Ürünü | Kapasite |
| PCB'nin en büyük boyutu | 510mm*1200mm (SMT) |
| Çip bileşeni | 0201, 0402, 0603, 0805, 1206 paketi |
| IC'nin min. pin alanı | 0.1mm |
| BGA'nın min. alanı | 0.1mm |
| IC montajının maksimum doğruluğu | ±0,01mm |
| Montaj kapasitesi | Günde ≥8 milyon piot |
| DIP kapasitesi | 6 DIP üretim hatları |
| Montaj testi | Köprü testi,AOI testi, X-Ray testi, ICT (Dörtlük testi),FCT (Funksiyonel devreler testi) |
FCT ((Fonksiyonel devrelerden oluşan test) |
Mevcut test, voltaj testi, yüksek sıcaklık ve düşük sıcaklık testi, Düşük Etki Testi, Yaşlanma testi, Su Kanıtlı testi, Sızıntı Kanıtlı testi vb. Gereksiniminize göre farklı test yapılabilir. |

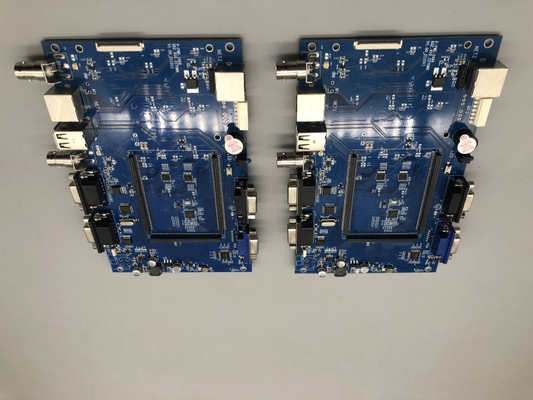

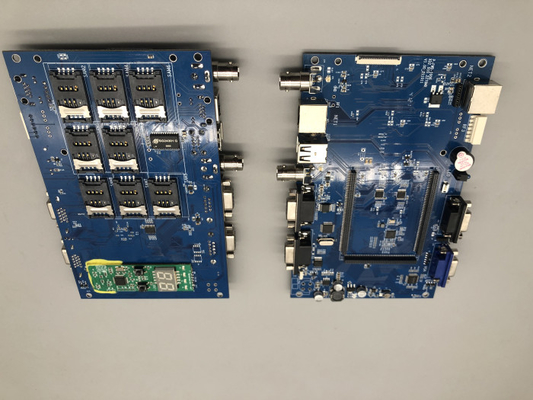

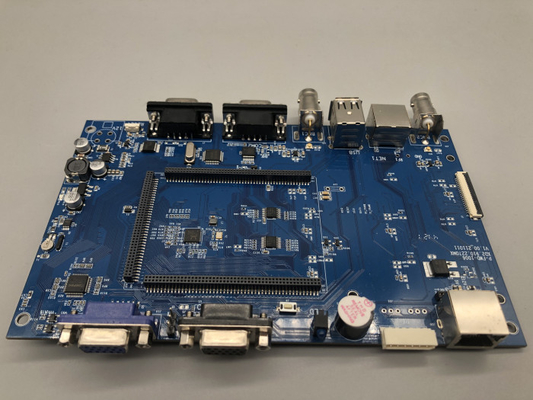

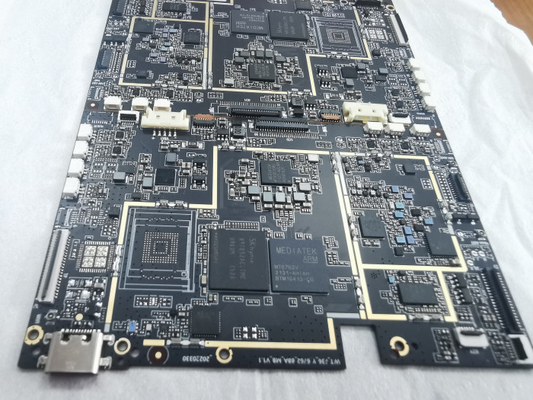

4Resim.
5Ürünler Uygulama:
1Telekomünikasyon
2, Tüketici Elektronikleri
3, Güvenlik monitörü
4Araç Elektronikleri
5Akıllı Ev
6Endüstriyel kontroller
7, Askeri ve Savunma
8, Otomotiv
9Akıllı Ev
10Endüstriyel Otomasyon
11, Tıbbi Cihazlar
12Yeni Enerji
Ve devam ediyor.
6. Avantajı PCB Montaj Servisi
• IPC-A-160 standardını uygulayan katı ürün sorumluluğu
• Üretim öncesi mühendislik ön işleme
• Üretim süreci kontrolü (5M)
• 100% E-test, IQC, IPQC, FQC, OQC dahil olmak üzere 100% görsel denetim
• Röntgen, 3 boyutlu mikroskop ve İKT dahil olmak üzere %100 AOI denetimi
• Yüksek voltaj testi, impedans kontrol testi
• Mikro bölüm, lehim kapasitesi, termal gerilim testi, şok testi
7Sık Sorulan Sorular
S1: Fabrika mı yoksa ticaret şirketi misiniz?
Biz bir fabrikayız. Şirketimiz esas olarak PCB Montaj Hizmetleri satar.
S2: Örnek siparişini kabul ediyor musunuz?
------Evet, numune siparişini kabul edebiliriz.
S3: Garanti politikanız nedir?
----- 2 yıllık garanti sunuyoruz. Kişisel mevsimler tarafından bozulmayan mallar için, bunun yerine değiştireceğiz.
S4: Ödeme şartlarınız nedir?
------ T/T'yi önceden kabul ediyoruz, paypal.
Q5: Toplu sipariş için teslim süresi nedir?
------ Normalde, yaklaşık 20-35 gün sürer, sipariş miktarına bağlıdır.
