| Marka Adı: | KAZ Circuit |
| Model Numarası: | PCB-S-0008 |
| Adedi: | 1 bilgisayar |
| fiyat: | USD/pc |
| Ödeme Şartları: | T/T, Western Union, Paypal |
| Tedarik Yeteneği: | 20.000 Metrekare / Ay |

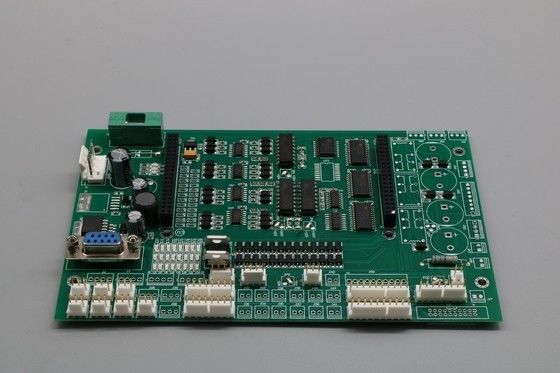

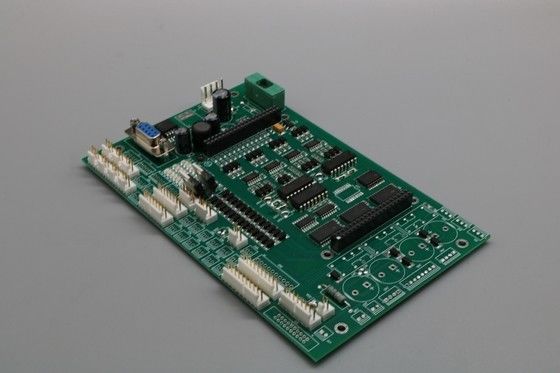

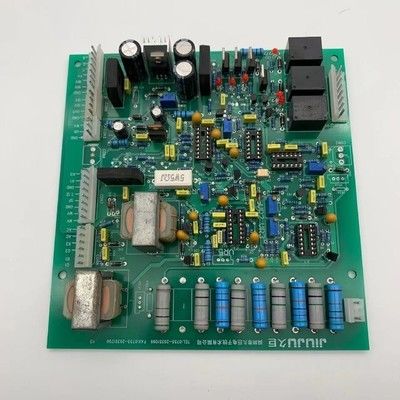

OEM Bilgisayar Ana tahtası PCB Çok Katmanlı Sert Baskılı Tahta 0.5-14oz,pcb fabrikası.
Ayrıntılı özellikler:
| Katmanlar | 2 |
| Malzeme | FR-4 |
| Tahta kalınlığı | 1.6mm |
| Bakır kalınlığı | 1 oz |
| Yüzey Tedavisi | ENIG |
| Soldmask & Silkscreen | Yeşil ve Beyaz |
| Kalite standardı | IPC Sınıf 2, %100 E testi |
| Sertifikalar | TS16949, ISO9001, UL, RoHS |
KAZ Çemberinin sizin için yapabileceği şeyler:
PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:
Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, müşterilerimiz için PCB Montaj hizmeti de sunar. Şimdi yaklaşık 300 çalışanı ile. ISO9001, TS16949, UL, RoHS ile sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!
Üretici kapasitesi:
| Kapasite | Çift taraflı: 12000 metrekare / ay Çok katmanlı: 8000 metrekare / ay |
| Min Line Width/Gap | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1 ~ 20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır kalınlığı | 0.5 ~ 4 oz |
| Malzeme Tg | Tg140~Tg170 |
| En fazla PCB boyutu | 600*1200mm |
| Min Delik Boyutu | 0.2mm (+/- 0.025) |
| Yüzey Tedavisi | HASL, ENIG, OSP |
SMT Kapasitesi
LED PCB kartıYaratma Süreci Bilgisi
Devre tasarımı
Maksimum akım ve voltaj dahil olmak üzere tüm LED devresinin güç gereksinimlerini belirleyin.
LED parlaklığını ve etkilerini kontrol etmek için bir mikro denetleyici veya sürücü IC kullanmayı düşünün
Gerekli güç koşullama veya koruma devrelerini entegre edin.
PCB düzeni
Parçaları iz uzunluğunu en aza indirmek ve ısı dağılımını optimize etmek için düzenleyin
Yüksek voltaj/yüksek akım izleri ile düşük voltaj/düşük akım izleri arasında yeterli boşluk bırakın.
Deliklerin montajı, montaj donanımı ve herhangi bir mekanik entegrasyon planı
Tasarım
Beklenen akım yükünü ele almak için uygun iz genişliği ve aralık kullanın
Yerleştirme ve dağıtım için bakır dökümleri veya uçakları içerir
Sorun gidermeyi ve ölçmeyi kolaylaştırmak için test noktaları ekleyin
Bileşenleri tanımlamak için ekran işaretleri eklemeyi düşünün
Üretim için hazırlama
Bileşenlerin yerleştirilmesi ve yönlendirilmesi dahil olmak üzere ayrıntılı montaj talimatları
HASL, ENIG veya Immersion Silver bitirme gibi herhangi bir özel üretim gereksinimini belirtin.
Parça numarası, miktarı ve kaynağı ile tam bir BOM içerir
Üretim
ve PCB Üreticileri doğru üretim ve kalite kontrolünü sağlamak için yakından birlikte çalışırlar
Çok katmanlı kartlar, kör / gömülü viaslar veya impedans kontrolü gibi gelişmiş özellik seçeneklerini tartışın
Montaj ve test
Lehimleme sürecinde herhangi bir sorunu önlemek için montaj talimatlarını dikkatlice takip edin
Fonksiyonel doğrulama, akım/gerilim ölçümleri ve termal analizler de dahil olmak üzere kapsamlı testler yapmak
Gelişmiş LED kontrolü ve etkilerini elde etmek için bir mikrodenetleyici veya sürücü IC programlamayı düşünün
Son ürün
Birleştir.LED PCB panelleriIşık armatürleri, ekranlar veya diğer uygulamalar gibi son ürünlere
Gerekli mekanik korumaların, ısı sinklerinin veya montaj donanımlarının tasarımı ve üretimi
Kullanıcı kılavuzları, kurulum kılavuzları ve garanti bilgileri de dahil olmak üzere tam ürün dokümantasyonu
Yüksek Kaliteli FR-4 PCB ISO9001 UL RoHS TS16949 sertifikalı PCB üreticisi
