Ürün ayrıntıları

Evde Ürünler

Özel basılı devre kartı montaj süreçleri, benzersiz elektronik üretim zorluklarını karşılamak için esnek ve ölçeklenebilir seçenekler sağlar

Özel basılı devre kartı montaj süreçleri, benzersiz elektronik üretim zorluklarını karşılamak için esnek ve ölçeklenebilir seçenekler sağlar

Marka Adı:	KAZ
Model Numarası:	KAZA-080
Adedi:	1 ünite
Ödeme Şartları:	Western Union,T/T,L/C,D/P,MoneyGram
Tedarik Yeteneği:	100000 adet

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

UL/ROHS/ ISO9001

Ürün Adı:

PCBA

Menşe yeri:

Guangdong, Çin

Min. Satır aralığı:

3 Mil (0,075 mm)

Min. Delik Boyutu:

3mil (0,075mm)

Marka adı:

OEM

Bileşen Satın Alma:

Tamam.

SMT DIP Montajı:

Destek

Tip:

SMT Montajı

Serigrafi:

Beyaz

Satılan maskesi:

kırmızı/siyah/yeşil

Ambalaj bilgileri:

P/P

Yetenek temini:

100000 adet

Vurgulamak:

FR4 PCB Montaj Hizmeti

Yeşil Lehim Maskesi PCB Montaj Hizmeti

HASL PCB Montaj Hizmeti

Ürün Tanımı

FR4 Malzeme 2oz 4 Katmanlı PCB BGA Montajı HASL ENIG Yüzey İşlemi

PCB Elektronik Devre Kartı Montajı SMT

1. Özellikler

Tek Durak OEM Hizmeti, Çin'in Shenzhen Şehrinde Üretilmiştir
Müşteriden Gerber Dosyası ve BOM Listesi ile Üretilmiştir
FR4 Malzeme, 94V0 standardını karşılar
SMT, DIP teknolojisi desteği
Kurşunsuz HASL, Çevre Koruma
UL, CE, ROHS Uyumlu
DHL,UPS, TNT, EMS veya Müşteri gereksinimlerine göre gönderim

2. PCBA Teknik yeteneği

SMT	Konum doğruluğu: 20 um
	Bileşen boyutu: 0.40.2mm(01005) —13079mm, Flip-CHIP, QFP, BGA, POP
	Maks. bileşen yüksekliği::25mm
	Maks. PCB boyutu: 680*500mm
	Min. PCB boyutu: sınırlama yok
	PCB kalınlığı: 0.3 ila 6mm
	PCB ağırlığı: 3KG
Dalga Lehimleme	Maks. PCB genişliği: 450mm
	Min. PCB genişliği: sınırlama yok
	Bileşen yüksekliği: Üst 120mm/Alt 15mm
Ter Lehimleme	Metal türü: parça, bütün, kakma, basamak
	Metal malzeme: Bakır, Alüminyum
	Yüzey Kaplaması: kaplama Au, kaplama gümüş, kaplama Sn
	Hava kabarcığı oranı: %20'den az
Basınçla geçirme	Basınç aralığı: 0-50KN
Basınçla geçirme	Maks. PCB boyutu: 800X600mm
Test	ICT, Prob uçuşu, yakma, fonksiyon testi, sıcaklık döngüsü

3 . PCB Montaj Hizmetinin Özellikleri

1	Katman	1-30 katman
2	Malzeme	FR-4, CEM-1, CEM-3, Yüksek TG, FR4 Halojensiz, FR-1, FR-2, Alüminyum
3	Kart kalınlığı	0.2mm-7mm
4	Maks. bitmiş kart kenarı	500mm*500mm
5	Min. delinmiş delik boyutu	0.25mm
6	Min. hat genişliği	0.075mm(3mil)
7	Min. hat aralığı	0.075mm(3mil)
8	Yüzey kaplaması/işlemi	HALS/HALS kurşunsuz, Kimyasal kalay, Kimyasal Altın, Daldırma altın Daldırma Gümüş/Altın, Osp, Altın Kaplama
9	Bakır kalınlığı	0.5-4.0oz
10	Lehim maskesi rengi	yeşil/siyah/beyaz/kırmızı/mavi/sarı
11	İç ambalaj	Vakum ambalajı, Plastik torba
12	Dış ambalaj	Standart karton ambalaj
13	Delik toleransı	PTH:±0.076, NTPH:±0.05
14	Sertifika	UL, ISO9001, ISO14001, ROHS, CQC
15	Profilleme Zımbalama	Yönlendirme, V-CUT, Eğim verme
16	Montaj Hizmeti	Her türlü baskılı devre kartı montajına OEM hizmeti sağlama

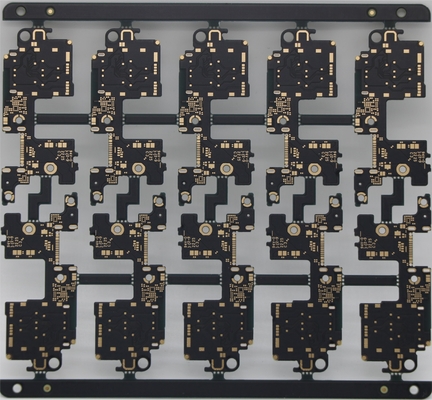

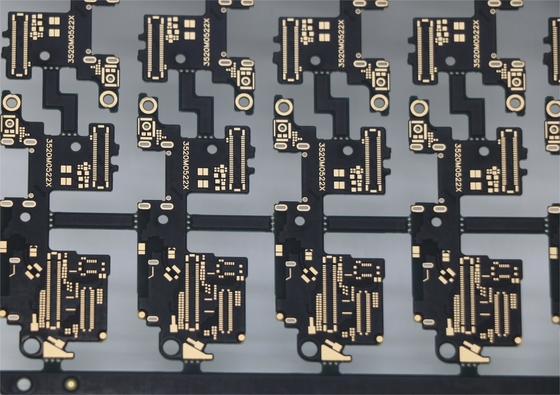

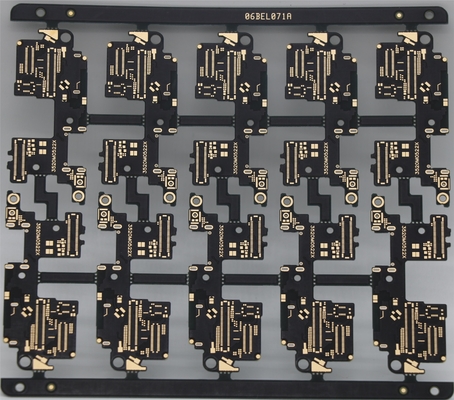

4. PCBA Resimleri

Özel basılı devre kartı montaj süreçleri, benzersiz elektronik üretim zorluklarını karşılamak için esnek ve ölçeklenebilir seçenekler sağlar 0

Ürün Uygulaması:

Telekomünikasyon
Tüketici Elektroniği
Güvenlik monitörü
Araç Elektroniği
Akıllı Ev
Endüstriyel kontroller
Askeri ve Savunma
Otomotiv
Akıllı Ev
Endüstriyel Otomasyon
Tıbbi Cihazlar
Yeni Enerji
Ve benzeri

SSS

S1: Bir fabrika mı yoksa ticaret şirketi misiniz?

-----Biz bir fabrikayız, Şirketimiz baskılı devre kartı üreticileridir.

S2: Örnek siparişi kabul ediyor musunuz?

------Evet, örnek siparişi kabul edebiliriz.

S3: Garanti politikanız nedir?

-----2 yıl garanti sunuyoruz. Kişisel nedenlerden kaynaklanmayan kusurlu mallar için, bunları değiştireceğiz.

S4: Ödeme koşullarınız nelerdir?

------Peşin T/T, paypal veya alibaba ticaret güvencesi kabul ediyoruz.

S5: Toplu sipariş için teslim süresi nedir?

------Normalde, sipariş miktarına bağlı olarak yaklaşık 20-35 gün sürer.
