Ürün ayrıntıları

Evde Ürünler

6 Katmanlı FR4 TG135 Baskılı Devre Kartı ENIG 2U "Endüstriyel Kontrol Kartı İçin

6 Katmanlı FR4 TG135 Baskılı Devre Kartı ENIG 2U "Endüstriyel Kontrol Kartı İçin

Marka Adı:	NA
Model Numarası:	yok
Adedi:	1 PARÇA
fiyat:	0.1usd
Ödeme Şartları:	L/C, D/P, T/T, Western Union, MoneyGram
Tedarik Yeteneği:	aylık 100000 adet

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen Çin

Sertifika:

CE|IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS

Malzemeler:

FR4 TG150

Katmanlar:

6 litre

Tahta kalınlığı:

1,6 mm

Yüzey işlemeyi bitirmek:

ENIG 2u"

Lehim maskesi:

Yeşil

Serigrafi:

Beyaz

Ambalaj bilgileri:

Karton; P/P, anti-statik kabarcık çanta

Yetenek temini:

aylık 100000 adet

Vurgulamak:

TG135 Baskılı Devre Kartı

2U" Baskılı Devre Kartı

2U" PCB Montaj Hizmeti

Ürün Tanımı

AçıklamasıPCB Montaj Hizmeti

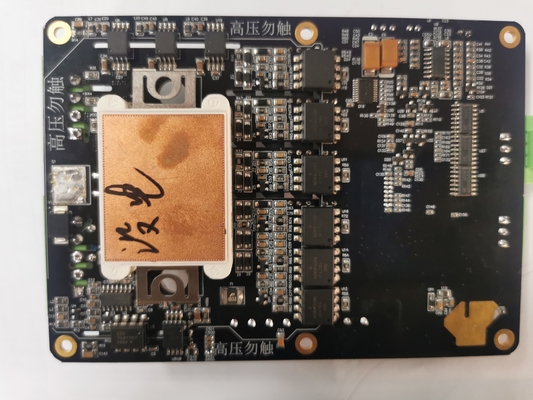

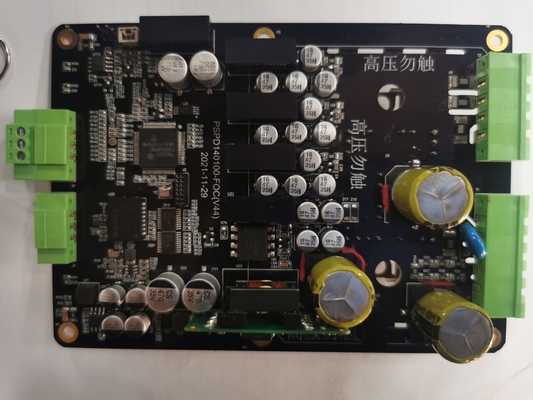

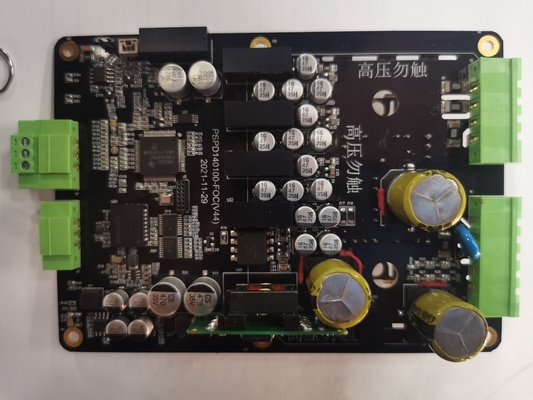

bu kart 6 katlı FR4 TG135 baskılı devre kartıdır.endüstriyel kontrol uygulaması için kullanılır.PCB prototipini, küçük hacimli, orta ve büyük hacimli kabul edebiliriz.yeni sipariş için MOQ talebi yok. PCB'lerimizin tümü UL, TS 16949, ROHS, ISO vb. sertifikalarına uygundur.

ŞartnamePCB Montaj Hizmeti

1	Katman	1-30 katman
2	Malzeme	FR-4, CEM-1, CEM-3, Yüksek TG, FR4 Halojensiz, FR-1, FR-2, Alüminyum
3	Tahta kalınlığı	0,2 mm-7 mm
4	Max.bitmiş tahta tarafı	510mm*1200mm
5	Min.delinmiş delik boyutu	0,25 mm
6	Min.çizgi genişliği	0,075 mm(3mil)
7	Minimum satır aralığı	0,075 mm(3mil)
8	Yüzey cilası/işlem	HALS/HALS kurşunsuz, Kimyasal kalay, Kimyasal Altın, Daldırma altın Daldırma Gümüş/Altın, Osp, Altın Kaplama
9	bakır kalınlığı	0.5-4.0oz
10	Lehim maskesi rengi	yeşil/siyah/beyaz/kırmızı/mavi/sarı
11	İç ambalaj	Vakum paketleme, Plastik torba
12	Dış ambalaj	standart karton ambalaj
13	delik toleransı	PTH:±0,076, NTPH:±0,05
14	sertifika	UL, ISO9001, ISO14001, ROHS, CQC
15	Profil Delme	Yönlendirme, V-CUT, Eğim Açma
16	Montaj Hizmeti	Her türlü baskılı devre kartı düzeneğine OEM hizmeti sağlamak

PCB Düzeneği (SMT) Ürün Kapasitesi

SMT Kapasitesi
SMT Öğesi	Kapasite
PCB Maks.boyut	510mm*1200mm(SMT)
Çip bileşeni	0201, 0402, 0603, 0805, 1206 paketi
IC'nin min.pin alanı	0,1 mm
dak.BGA alanı	0,1 mm
IC montajının maksimum hassasiyeti	±0,01 mm
Montaj kapasitesi	≥8 milyon piot/gün
SMT kapasitesi	7 SMT üretim hattı
DIP kapasitesi	2 DIP üretim hattı
Montaj testi	Köprü testi, AOI testi, X-Ray testi, ICT(In Circuit Test),FCT(Fonksiyonel Devre Testi)
FCT(Fonksiyonel Devre Testi)	Akım testi, gerilim testi, yüksek sıcaklık ve düşük sıcaklık testi, Düşme Darbe Testi, yaşlanma testi, su geçirmezlik testi, sızdırmazlık testi vb. İhtiyacınıza göre farklı testler yapılabilir.

Ürünler Uygulaması:

1, Telekom İletişimi

2, Tüketici Elektroniği

3, Güvenlik monitörü

4, Araç Elektroniği

5, Akıllı Ev

6, Endüstriyel kontroller

7, Askeri ve Savunma

8, Otomotiv

9, Endüstriyel Otomasyon

10, Tıbbi Cihazlar

11, Yeni Enerji

Ve benzeri

AvantajıPCB Montaj Hizmeti

• IPC-A-160 standardını alan katı ürün sorumluluğu

• Üretim öncesi mühendislik ön hazırlığı

• Üretim süreci kontrolü (5Ms)

• IQC, IPQC, FQC, OQC dahil %100 E-testi, %100 görsel denetim

• Röntgen, 3D mikroskop ve ICT dahil %100 AOI denetimi

• Yüksek voltaj testi, empedans kontrol testi

• Mikro kesit, lehimleme kapasitesi, termal stres testi, şok testi

PCBA için OEM/ODM/EMS Hizmetleri:

· PCBA, PCB Board montajı: SMT & PTH & BGA

· PCBA ve muhafaza tasarımı

· Bileşenlerin tedarik edilmesi ve satın alınması

· Hızlı prototipleme

· Plastik enjeksiyon kalıplama

· Metal levha damgalama

· Son montaj

· Test: AOI, Devre İçi Test (ICT), Fonksiyonel Test (FCT)

· Malzeme ithalatı ve ürün ihracatı için gümrükleme

Şimdi tek elden hizmet sağlayabilen bir fabrika olduk,

PCB üretiminden, bileşenlere satın alınan bileşenler birleştirilir.

PCB üretimi ve PCB montajında 15 yılı aşkın deneyimiyle KAZ Circuit, maliyet hedeflerine, teslimat gerekliliklerine ve hacim olarak dalgalanan taleplere uyum sağlayan esnek üretim seçenekleri sunar.
