| Marka Adı: | KAZ Circuit |
| Model Numarası: | PCBA-S-035 |
| Adedi: | 1 bilgisayar |
| fiyat: | USD/pc |
| Ödeme Şartları: | T/T, Western Union, Paypal |
| Tedarik Yeteneği: | 20.000 Metrekare / Ay |

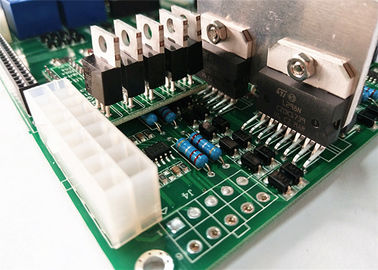

ENIG Baskılı Devre Kartı Montajı HASL OSP PCB Kartı İmalatı
Detay Özellikleri:
| Katmanlar | 1~20 Katmanlar |
| Malzeme | FR-4, Alüminyum, Bakır Taban |
| Tahta kalınlığı | 0,3 mm~4 mm |
| Bakır Kalınlığı | 0,5~4oz |
| Yüzey İşlem | HASL LF / ENIG / OSP vb. |
| Soldmask & Serigrafi | Yeşil/Mavi/Siyah/Beyaz/Sarı vb. |
| Kalite Standardı | IPC Sınıf 2, %100 E-testi |
| sertifikalar | TS16949, ISO9001, UL, RoHS |
KAZ Circuit sizin için neler yapabilir:
PCB/PCBA'nın tam bir teklifini almak için lütfen aşağıdaki bilgileri sağlayın:
Üretici Kapasitesi:
| Kapasite | Çift Taraflı: 12000 m2 / ay Çok katmanlı: 8000sq.m / ay |
| Min Çizgi Genişliği/Boşluk | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1~20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır Kalınlığı | 0,5~4oz |
| Malzeme Tg | Tg140~Tg170 |
| Maksimum PCB Boyutu | 600*1200mm |
| Min Delik Boyutu | 0,2 mm (+/- 0,025) |
| Yüzey İşlem | HASL, ENIG, OSP |
SMT Kapasitesi
| SMT Kapasitesi | |
| SMT Öğesi | Kapasite |
| PCB Maks.boyut | 510mm*1200mm(SMT) |
| çip bileşeni | 0201, 0402, 0603, 0805, 1206 paketi |
| IC'nin min.pin alanı | 0.1mm |
| Min.BGA uzayı | 0.1mm |
| IC montajının maksimum hassasiyeti | ±0.01 mm |
| Montaj kapasitesi | ≥8 milyon piot/gün |
| DIP kapasitesi | 6 DIP üretim hattı |
| Montaj testi | Köprü testi,AOI testi, X-Ray testi, ICT(In Circuit Test),FCT(Fonksiyonel Devre Testi) |
FCT(Fonksiyonel Devre Testi) |
Akım testi, voltaj testi, yüksek sıcaklık ve düşük sıcaklık testi, Düşme Darbe Testi, yaşlanma testi, su geçirmezlik testi, sızdırmaz test vb. İhtiyacınıza göre farklı testler yapılabilir. |
Daha Fazla FotoğrafBaskılı Devre Kartı Montaj Hizmetleri FR-4 çok katmanlı HASL/ENIG/OSP Bileşenleri Kaynak Kullanımı
PCBA için OEM/ODM/EMS Hizmetleri:
· PCBA, PCB Kartı montajı: SMT & PTH & BGA
· PCBA ve muhafaza tasarımı
· Bileşenlerin tedarik edilmesi ve satın alınması
· Hızlı prototipleme
· Plastik enjeksiyon kalıplama
· Metal sac damgalama
· Son montaj
· Test: AOI, Devre İçi Test (ICT), Fonksiyonel Test (FCT)
· Malzeme ithalatı ve ürün ihracatı için gümrükleme
Şimdi tek elden hizmet sağlayabilen bir fabrika olduk,
PCB üretiminden, satın alınan bileşenlerden bileşenlere kadar.
PCB üretimi ve PCB montajında yılların tecrübesiyle Jingbang, maliyet hedeflerine, teslimat gereksinimlerine ve hacimdeki dalgalı taleplere uyum sağlayan esnek üretim seçenekleri sunar.Aşağıdakiler gibi bir dizi hizmeti kapsıyoruz:
