| Marka Adı: | KAZ Circuit |
| Model Numarası: | PCBA-S-035 |
| Adedi: | 1 bilgisayar |
| fiyat: | USD/pc |
| Ödeme Şartları: | T/T, Western Union, Paypal |
| Tedarik Yeteneği: | 20.000 Metrekare / Ay |

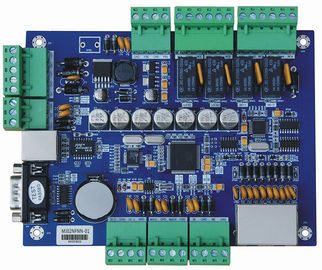

HASL/ENIG/OSP yüzey FR4 Çok Katmanlı Baskılı Devre Kartı Montajı Üreticisi
Detay Özellikleri:
| Katmanlar | 1~20 Katmanlar |
| Malzeme | FR-4, Alüminyum, Bakır Taban |
| Tahta kalınlığı | 0,3 mm~4 mm |
| Bakır Kalınlığı | 0,5~4oz |
| Yüzey İşlem | HASL LF / ENIG / OSP vb. |
| Soldmask & Serigrafi | Yeşil/Mavi/Siyah/Beyaz/Sarı vb. |
| Kalite Standardı | IPC Sınıf 2, %100 E-testi |
| sertifikalar | TS16949, ISO9001, UL, RoHS |
KAZ Circuit sizin için neler yapabilir:
PCB/PCBA'nın tam bir teklifini almak için lütfen aşağıdaki bilgileri sağlayın:
Ürünler Uygulaması:
1, Telekom İletişimi
2, Tüketici Elektroniği
3, Güvenlik monitörü
4, Araç Elektroniği
5, Akıllı Ev
6, Endüstriyel kontroller
7, Askeri ve Savunma
8, Otomotiv
9, Akıllı Ev
10, Endüstriyel Otomasyon
11, Tıbbi Cihazlar
12, Yeni Enerji
Ve benzeri
PCB Montaj Hizmetinin Avantajı
• IPC-A-160 standardını alan sıkı ürün sorumluluğu
• Üretim öncesi mühendislik ön işlemi
• Üretim süreci kontrolü (5Ms)
• %100 E-testi, IQC, IPQC, FQC, OQC dahil %100 görsel inceleme
• X-ray, 3D mikroskop ve ICT dahil olmak üzere %100 AOI denetimi
• Yüksek voltaj testi, empedans kontrol testi
• Mikro kesit, lehimleme kapasitesi, termal stres testi, şoklama testi
Üretici Kapasitesi:
| Kapasite | Çift Taraflı: 12000 m2 / ay Çok katmanlı: 8000sq.m / ay |
| Min Çizgi Genişliği/Boşluk | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1~20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır Kalınlığı | 0,5~4oz |
| Malzeme Tg | Tg140~Tg170 |
| Maksimum PCB Boyutu | 600*1200mm |
| Min Delik Boyutu | 0,2 mm (+/- 0,025) |
| Yüzey İşlem | HASL, ENIG, OSP |
SMT Kapasitesi
| SMT Kapasitesi | |
| SMT Öğesi | Kapasite |
| PCB Maks.boyut | 510mm*1200mm(SMT) |
| çip bileşeni | 0201, 0402, 0603, 0805, 1206 paketi |
| IC'nin min.pin alanı | 0.1mm |
| Min.BGA uzayı | 0.1mm |
| IC montajının maksimum hassasiyeti | ±0.01 mm |
| Montaj kapasitesi | ≥8 milyon piot/gün |
| DIP kapasitesi | 6 DIP üretim hattı |
| Montaj testi | Köprü testi,AOI testi, X-Ray testi, ICT(In Circuit Test),FCT(Fonksiyonel Devre Testi) |
FCT(Fonksiyonel Devre Testi) |
Akım testi, voltaj testi, yüksek sıcaklık ve düşük sıcaklık testi, Düşme Darbe Testi, yaşlanma testi, su geçirmezlik testi, sızdırmaz test vb. İhtiyacınıza göre farklı testler yapılabilir. |
Daha Fazla FotoğrafBaskılı Devre Kartı Montaj Hizmetleri FR-4 çok katmanlı HASL/ENIG/OSP Bileşenleri Kaynak Kullanımı
