| Marka Adı: | NA |
| Model Numarası: | hayır |
| Adedi: | 1 parça |
| fiyat: | 0.1usd per unit |
| Ödeme Şartları: | D/P, T/T, Western Union, MoneyGram |
| Tedarik Yeteneği: | 100000 adet aylık |
4 Katmanlı FR4 TG135 Pcb Montaj Hizmetleri HASL Baskılı Devre Kartları
PCB Montaj Hizmetinin Açıklaması

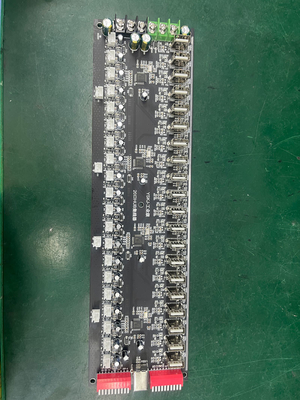

Bu kart 4 katmanlı TG135 Baskılı Devre Kartıdır.20 port HUB için kullanılır.PCB prototipini, küçük hacmi, orta ve büyük hacmi kabul edebiliriz.Yeni sipariş için herhangi bir MOQ talebi yoktur. Tüm PCB'lerimiz UL, TS 16949, ROHS, ISO vb. sertifikasyonlara uygundur.
PCB Montaj Hizmetinin Özellikleri
| 1 | Katman | 1-30 katman |
| 2 | Malzeme | FR-4, CEM-1, CEM-3, Yükseklik TG, FR4 Halojensiz, FR-1, FR-2, Alüminyum |
| 3 | Tahta kalınlığı | 0,2 mm-7 mm |
| 4 | Max.bitmiş tahta tarafı | 510mm*1200mm |
| 5 | Min.delinmiş delik boyutu | 0.25mm |
| 6 | Min. çizgi genişliği | 0.075mm(3mil) |
| 7 | Min. satır aralığı | 0.075mm(3mil) |
| 8 | Yüzey bitirme/işleme | HALS/HALS kurşunsuz, Kimyasal kalay, Kimyasal Altın, Daldırma altın Daldırma Gümüş/Altın, Osp, Altın Kaplama |
| 9 | Bakır kalınlığı | 0.5-4.0oz |
| 10 | Lehim maskesi rengi | yeşil/siyah/beyaz/kırmızı/mavi/sarı |
| 11 | İç ambalaj | Vakum paketleme, Plastik torba |
| 12 | Dış ambalaj | Standart karton ambalaj |
| 13 | Delik toleransı | PTH:±0,076, NTPH:±0,05 |
| 14 | sertifika | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profil Delme | Yönlendirme, V-CUT, Beveling |
| 16 | Montaj Hizmeti | Her türlü baskılı devre kartı montajına OEM hizmeti vermek |
PCB Montajı (SMT) Ürün Kapasitesi
| SMT Kapasitesi | |
| SMT Öğesi | Kapasite |
| PCB Maks.boyut | 510mm*1200mm(SMT) |
| çip bileşeni | 0201, 0402, 0603, 0805, 1206 paketi |
| IC'nin min.pin alanı | 0.1mm |
| Min.BGA uzayı | 0.1mm |
| IC montajının maksimum hassasiyeti | ±0.01 mm |
| Montaj kapasitesi | ≥8 milyon piot/gün |
| SMT kapasitesi | 7 SMT üretim hattı |
| DIP kapasitesi | 2 DIP üretim hattı |
| Montaj testi | Köprü testi,AOI testi, X-Ray testi, ICT(In Circuit Test),FCT(Fonksiyonel Devre Testi) |
FCT(Fonksiyonel Devre Testi) |
Akım testi, voltaj testi, yüksek sıcaklık ve düşük sıcaklık testi, Düşme Darbe Testi, yaşlanma testi, su geçirmezlik testi, sızdırmaz test vb. İhtiyacınıza göre farklı testler yapılabilir. |
Ürünler Uygulaması:
1, Telekom İletişimi
2, Tüketici Elektroniği
3, Güvenlik monitörü
4, Araç Elektroniği
5, Akıllı Ev
6, Endüstriyel kontroller
7, Askeri ve Savunma
8, Otomotiv
9, Akıllı Ev
10, Endüstriyel Otomasyon
11, Tıbbi Cihazlar
12, Yeni Enerji
Ve benzeri
PCB Montaj Hizmetinin Avantajı
• IPC-A-160 standardını alan sıkı ürün sorumluluğu
• Üretim öncesi mühendislik ön işlemi
• Üretim süreci kontrolü (5Ms)
• %100 E-testi, IQC, IPQC, FQC, OQC dahil %100 görsel inceleme
• X-ray, 3D mikroskop ve ICT dahil olmak üzere %100 AOI denetimi
• Yüksek voltaj testi, empedans kontrol testi
• Mikro kesit, lehimleme kapasitesi, termal stres testi, şoklama testi
PCBA için OEM/ODM/EMS Hizmetleri:
· PCBA, PCB Kartı montajı: SMT & PTH & BGA
· PCBA ve muhafaza tasarımı
· Bileşenlerin tedarik edilmesi ve satın alınması
· Hızlı prototipleme
· Plastik enjeksiyon kalıplama
· Metal sac damgalama
· Son montaj
· Test: AOI, Devre İçi Test (ICT), Fonksiyonel Test (FCT)
· Malzeme ithalatı ve ürün ihracatı için gümrükleme
Şimdi tek elden hizmet sağlayabilen bir fabrika olduk,
PCB üretiminden, satın alınan bileşenlerden bileşenlere kadar.
PCB üretimi ve PCB montajında 15 yıldan fazla deneyime sahip KAZ Circuit, maliyet hedeflerine, teslimat gereksinimlerine ve hacimdeki dalgalı taleplere uyum sağlayan esnek üretim seçenekleri sunar.
