Büyük uzun FR4 PCBA Bileşenleri Montaj Çember Deneme Fonksiyonu SMT PCB Montajı PCB Montaj Hizmeti

Büyük uzun FR4 PCBA Bileşenleri Montaj Çember Deneme Fonksiyonu SMT PCB Montajı PCB Montaj Hizmeti

Özellikleri

1. FR4 PCB#OEM #LCD Ekran#Elektronik Devre Kartı #Devre Montajı#PCBA #Çok Katmanlı PCB Montajı#PCBA Testleri
2. OEM/ODM,PCBA Üretimi; Bileşenleri tedarik etmek ve bileşenleri bir araya getirmek
3. Çok katmanlı PCB#FR4 PCB#OEM# Elektronik devreler tablosu montajı# SMT#DIP# bileşen montajı#PCBA testi
4. SMT#DIP#AOI testi#X-Ray testi#Yazdırılmış devreler panosu#PCB montajı#PCBA testi#Kutu yapımı
5. FR4 PCB#Prototype Assembly#Küçük ve Orta Hacimli & Hign Karışık#Hızlı Dönüş #PCB Assembly#İki taraflı Basılı Devre Kartı
6. Sert-Fleksif Basılı Devre Tablosu&Sert Devre Tablosu# Çok Katmanlı Basılı Devre Tablosu# ENIG / HASL / OSP# Yüzey Tedavisi. Bileşenler Kaynaklama# Bileşenler Montajı
7. TQFP-64 & TQFP-48 *TO DIP& FR4 HDI Basılı devreler için adaptör test tahtası
8. Altın kaplama çok katmanlı boyalı devreler tek başına erişim denetleyicisi ses çıkartıcısı ve NIAU yüzey tedavisi
9. Paketleme: Karton;P/P,antistatik kabarcık torbası

KAZ Çemberinin sizin için yapabileceği şeyler:

• PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
• Bileşenleri Alım
• PCB Montajı/SMT/DIP

PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:

• Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
• BOM Listesi (Excel fomart ile daha iyi)
• PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)

KAZ Circuit, 2007'den beri PCB&PCBA üreticisi olarak faaliyet göstermektedir. Hızlı dönüş prototiplerinin ve sert, esnek,Sert-yavaş ve çok katmanlı levhalar.Ayrıca alüminyum alt döngü kartları. Roger kart, MEGTRON MATERIAL kart ve 2 ve 3 adımlı HDI kartları ve diğerleri üzerinde güçlü bir gücümüz var.

Yedi SMT üretim hattı ve 2 DIP hattı dışında müşterilerimize tek duraklı hizmet sunuyoruz.

SMT PCB montajı Yöntem:

PCB hazırlama:

Peçey ekleminin kalitesini etkileyebilecek herhangi bir kirleticiyi çıkarmak için PCB substratını temizleyin.

Bileşenlerin yerleştirileceği bakır bantları belirlemek için PCB'ye lehim maskesini uygulayın.

Bakır yastıklara, soldurability geliştirmek için ENIG (Electroless Nickel Immersion Gold) gibi bir yüzey işlemi uygulanır.

Lehimli pasta baskı:

Şablonu PCB'nin üzerine koyun ve şablonun açılışları PCB'nin bakır yastıklarına eşleşsin.

Lehimli pasta (lehimli alaşım parçacıkları ve akış karışımı) şablonun üzerinden kazınır ve lehimli pasta PCB'nin yastıklarına bırakılır.

Şablon kalınlığının, lehimli pasta hacminin ve sıvı basıncının kesin kontrolü, tutarlı lehimli pasta çöküntüsü için kritik önem taşır.

Eleman yerleştirimi:

Otomatik toplama ve yerleştirme makineleri, bileşenlerin yerini doğru bir şekilde belirlemek ve lehimli pasta üzerine yerleştirmek için görme sistemleri kullanır.

Bileşen yönelimi, coplanarity ve konum doğruluğu güvenilir lehimlemeler için kritik önem taşır.

Bağlantılar veya ısı alıcıları gibi ek bileşenler manuel olarak yerleştirilebilir.

Geri akış lehimleme

PCB bileşenleri, dikkatlice kontrol edilen sıcaklık profillerine sahip bir geri akış fırınından geçirilir.

Lehimli pasta erir, bileşen kablolarını ve PCB bantlarını nemlendirir ve soğudukça bir lehimli eklem oluşturur.

Kurşunsuz (tin-gümüş-bakır gibi) gibi farklı lehim alaşımları, belirli geri akış sıcaklık profillerine sahiptir.

Denetim ve Test:

Görsel denetim (manuel veya otomatik) bileşenlerin uygun yerleştirilmesi, lehimli eklem kalitesi ve potansiyel kusurların kontrolü.

Otomatik optik inceleme (AOI) sistemleri, herhangi bir sorunu hızlı bir şekilde tanımlamak ve bulmak için makine görüşünü kullanır.

Devre içi test (ICT) veya işlevsel test gibi elektrikli testler, PCB'nin elektrik performansını doğrular.

Temiz ve uyumlu kaplama (ihtiyaç duyulmaz):

PCB montajları, kalan herhangi bir lehim pasta veya akışını çıkarmak için bir temizlik işlemine maruz kalabilir.

Uyumlu kaplama, PCB'lere nem ve çevresel direnci artırmak için uygulanabilen polimer koruyucu bir katmandır.

SMT PCB montajıElektronik ürünlerin yüksek kalitesini ve güvenilirliğini sağlamak için tüm süreç üzerinde sıkı bir kontrol gerektirir.ve denetim teknolojileri, SMT'nin modern elektronik üretiminde yaygın olarak kullanılmasında kritik önem taşımaktadır..

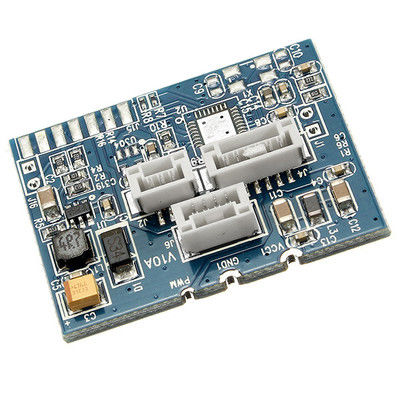

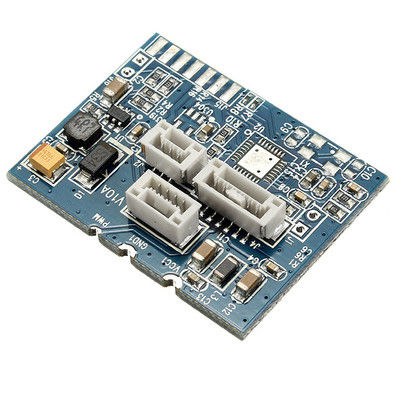

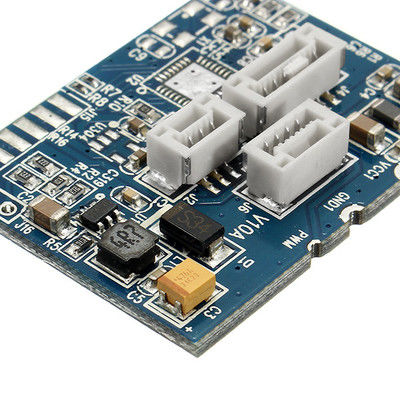

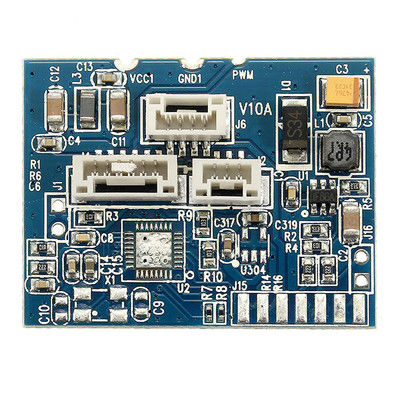

Daha fazla fotoğraf
