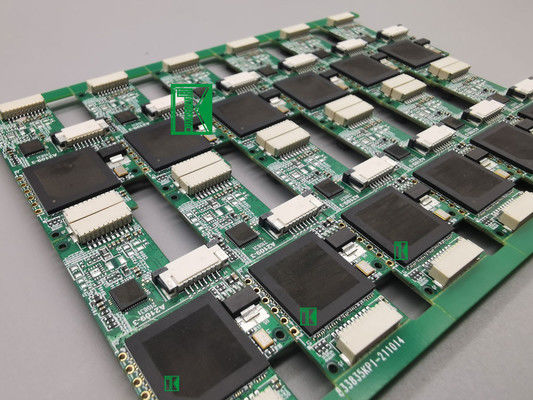

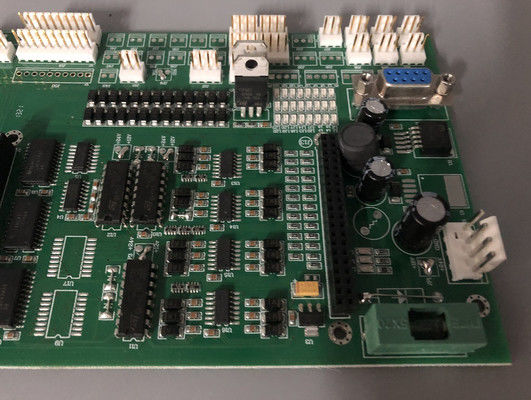

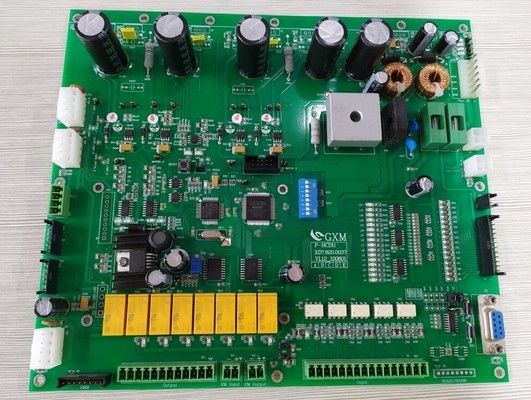

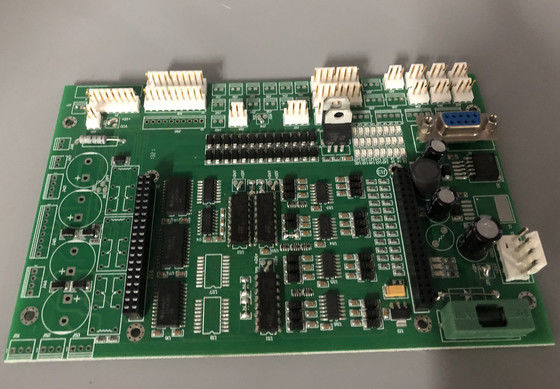

2L 1oz FR4 Yeşil Soldmask SMT DIP Basılı Devre Taşı PCBA Üretici SMT PCB Montajı

2L 1oz FR4 Yeşil Soldmask SMT DIP Basılı Devre Taşı PCBA Üretici SMT PCB Montajı

Özellikleri

1Tek duraklı OEM hizmeti: Çin'in Shenzhen'de yapıldı.
2. Gerber File ve Bom List tarafından üretilen Müşteriler tarafından sunulan
3SMT, DIP Teknoloji Desteği
4FR4 malzemesi 94v0 standardına uygun
5. UL, CE, ROHS uyumlu
6Standart teslim süresi: 2L için 4-5 gün; 4L için 5-7 gün. Hızlı servis mevcuttur.

Özellikler

Malzeme: Shengyi FR4
Bitirme levhası kalınlığı: 1.6MM
Fin bakır kalınlığı: 1OZ
Katman 2
Lehim maskesinin rengi: Yeşil
İpek ekranı: BEYAZ
Yüzey işlemi: HASL LF

Bitmiş Boyut Özel

SMT PCB montajı Yöntem:

PCB hazırlama:

Peçey ekleminin kalitesini etkileyebilecek herhangi bir kirleticiyi çıkarmak için PCB substratını temizleyin.

Bileşenlerin yerleştirileceği bakır bantları belirlemek için PCB'ye lehim maskesini uygulayın.

Bakır yastıklara, soldurability geliştirmek için ENIG (Electroless Nickel Immersion Gold) gibi bir yüzey işlemi uygulanır.

Lehimli pasta baskı:

Şablonu PCB'nin üzerine koyun ve şablonun açılışları PCB'nin bakır yastıklarına eşleşsin.

Lehimli pasta (lehimli alaşım parçacıkları ve akış karışımı) şablonun üzerinden kazınır ve lehimli pasta PCB'nin yastıklarına bırakılır.

Şablon kalınlığının, lehimli pasta hacminin ve sıvı basıncının kesin kontrolü, tutarlı lehimli pasta çöküntüsü için kritik önem taşır.

Eleman yerleştirimi:

Otomatik toplama ve yerleştirme makineleri, bileşenlerin yerini doğru bir şekilde belirlemek ve lehimli pasta üzerine yerleştirmek için görme sistemleri kullanır.

Bileşen yönelimi, coplanarity ve konum doğruluğu güvenilir lehimlemeler için kritik önem taşır.

Bağlantılar veya ısı alıcıları gibi ek bileşenler manuel olarak yerleştirilebilir.

Geri akış lehimleme

PCB bileşenleri, dikkatlice kontrol edilen sıcaklık profillerine sahip bir geri akış fırınından geçirilir.

Lehimli pasta erir, bileşen kablolarını ve PCB bantlarını nemlendirir ve soğudukça bir lehimli eklem oluşturur.

Kurşunsuz (tin-gümüş-bakır gibi) gibi farklı lehim alaşımları, belirli geri akış sıcaklık profillerine sahiptir.

Denetim ve Test:

Görsel denetim (manuel veya otomatik) bileşenlerin uygun yerleştirilmesi, lehimli eklem kalitesi ve potansiyel kusurların kontrolü.

Otomatik optik inceleme (AOI) sistemleri, herhangi bir sorunu hızlı bir şekilde tanımlamak ve bulmak için makine görüşünü kullanır.

Devre içi test (ICT) veya işlevsel test gibi elektrikli testler, PCB'nin elektrik performansını doğrular.

Temiz ve uyumlu kaplama (ihtiyaç duyulmaz):

PCB montajları, kalan herhangi bir lehim pasta veya akışını çıkarmak için bir temizlik işlemine maruz kalabilir.

Uyumlu kaplama, PCB'lere nem ve çevresel direnci artırmak için uygulanabilen polimer koruyucu bir katmandır.

SMT PCB montajıElektronik ürünlerin yüksek kalitesini ve güvenilirliğini sağlamak için tüm süreç üzerinde sıkı bir kontrol gerektirir.ve denetim teknolojileri, SMT'nin modern elektronik üretiminde yaygın olarak kullanılmasında kritik önem taşımaktadır..

KAZ Çemberinin sizin için yapabileceği şeyler:

PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)

Bileşenleri Alım

PCB Montajı/SMT/DIP

PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:

Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle

BOM Listesi (Excel fomart ile daha iyi)

PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)

Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, müşterilerimiz için PCB Montaj hizmeti de sunar. Şimdi yaklaşık 300 çalışanı ile. ISO9001, TS16949, UL, RoHS ile sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!

Üretici kapasitesi:

Resimler
