Ürün ayrıntıları

Evde Ürünler

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla

Marka Adı:	KAZ
Model Numarası:	PCB S-369.659
Adedi:	1
fiyat:	200
Tedarik Yeteneği:	Aylık 20000 m²

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO9001, UL, RoHS

Katmanlar:

Malzeme:

FR-4

Tahta kalınlığı:

1.6mm

bakır:

0,5 oz

Yüzey:

HASL LF

boyut:

204 * 176 mm / 2UP

Ambalaj bilgileri:

Vakum

Yetenek temini:

Aylık 20000 m²

Vurgulamak:

özel baskılı devre kartı

sert flex pcb

Ürün Tanımı

Bu, Kör Yoluyla 4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask

4 katman
FR-4
HASL
1.6mm tahta kalınlığı
0.5 oz.
Yeşil soldmask
Beyaz serigrafi
IPC Sınıf 2

PCB boyutu: 204 * 176mm / 2UP, IPC Sınıf 2 kalite standardı.

Sipariş düzenleniyor:

Gerber ile soruşturma
gerber dosyasına göre fiyat teklifi
Müşteriler fiyat konusunda hemfikirdi
Müşteriler satın alma emrini gönderir
Ödeme bilgileri için sağlanan PI
Ödeme ayarlandı
Mühendislik Süreci, Üretimden önce EQ-Mühendislik Sorusu onaylandı (EQ varsa)
üretim ayarlandı
Nakliye Düzenlendi
Kargo durumu takibi
CUstomers Geri Bildirimleri
Sipariş tekrarla

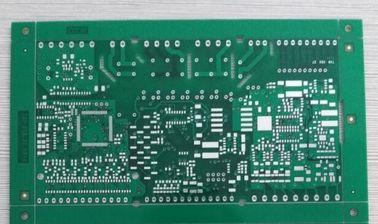

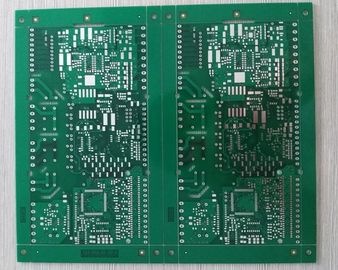

İçin daha fazla fotoğraf4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 0

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 1

Hakkımızda

Üretim Kapasitesi - Sert PCB

Öğe	Üretim kapasitesi
Ürün Tipi	Tek Taraflı, çift taraflı ve çok katmanlı
Maksimum Kart Boyutu	Tek ve Çift Taraflı: 600 * 1500mm
Maksimum Kart Boyutu	Çok katmanlı: 600 * 1.200 mm
Yüzey	HASL, ENIG, OSP, Immersion Silver, Golden Finger vb.
Katmanlar	1 ~ 20
Boad Kalınlığı	0,4 ~ 4,0 mm
Baz Bakır	18um (1 / 2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz)
Pano Malzemesi	FR-4, Alüminyum taban, Polimid, bakır taban, seramik taban
Min Sondaj Deliği Boyutu	0.1 mm
Min Çizgi Genişliği ve Boşluk	0,075 mm
Kaplama Altın	Nikel Kaplama Kalınlığı 2.5 ~ 5um, altın kalınlığı 0.05 ~ 0.1um
Kalay Püskürtme	Kalay kalınlığı 2.5 ~ 5um
Freze Alanı	tel ve kenar: 0,15 mm, delik ve kenar: 0,2 mm, Kontur Toleransı: +/- 0,1 mm
Soket Pah	Açı: 30 ° / 45 ° / 60 ° Derinlik: 1 ~ 3 mm
V-Cut	Açı: 30 ° / 45 ° / 60 ° Derinlik: tahta kalınlığının 1 / 3'ü, min aise: 80 * 80mm
Açma-Kapama Testi	Maksimum Test Alanı: 400 * 1.200mm
	Maksimum Test Noktası: 12.000 puan
	Maksimum Test Gerilimi: 300V
	Maksimum İzolasyon Direnci: 100mΩ
Empedans Kontrol Toleransı	±% 10
Lehimleme Dayanıklılığı	85℃ ~ 105℃ / 280℃ ~ 360℃

Üretim Ekipmanları - Sert PCB

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 2

Ürün Başvuruları

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 3

Ürün Gösterisi - Sert PCB

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 4

Ürün Gösterisi - FPC

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 5

Ürün Gösterisi - PCB Meclisleri

4 Katmanlı FR4 PCB Devre Kartı Yeşil Soldmask, Kör Yoluyla 6
