| Marka Adı: | KAZ |
| Model Numarası: | PCB-B-369424 |
| Adedi: | 1 |
| fiyat: | 200 |
| Tedarik Yeteneği: | Aylık 20000 m² |
Çok katmanlı PCB devreler 4 katman FR-4 Tg150 1.0mm ENIG 1U" PCB montaj hizmeti
Bu 4 katmanlı FR-4 Tg150 1.0mm 1/H/H/1 oz bakır ENIG 1u" çok katmanlı PCB devre kartı, IPC Sınıf 2 kalite standardı ile aşağıdaki gibi ayrıntılı özellikler, panel boyutu 112.5*202mm.
PCB boyutu: 112.5*202mm / 25 UP
IPC sınıf 2 kalite standardı.
KAZ Çemberinin sizin için yapabileceği şeyler:
PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
Bileşenleri Alım
PCB Montajı/SMT/DIP
PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:
Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
BOM Listesi (Excel fomart ile daha iyi)
PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)
Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, müşterilerimiz için PCB Montaj hizmeti de sunar. Şimdi yaklaşık 300 çalışanı ile. ISO9001, TS16949, UL, RoHS ile sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!
Üretici kapasitesi:
| Kapasite | Çift taraflı: 12000 metrekare / ay Çok katmanlı: 8000 metrekare / ay |
| Min Line Width/Gap | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1 ~ 20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır kalınlığı | 0.5 ~ 4 oz |
| Malzeme Tg | Tg140~Tg170 |
| En fazla PCB boyutu | 600*1200mm |
| Min Delik Boyutu | 0.2mm (+/- 0.025) |
| Yüzey Tedavisi | HASL, ENIG, OSP |
Çok katmanlı PCBiki katmandan fazla bakır folyodan yapılmış bir basılı devreler kartıdır. İçinde bir bakır folyo, yalıtım substratı ve dışında bir bakır folyo bulunur.ve katmanlar arasındaki bağlantı sondaj ve bakır kaplama ile elde edilirTek katmanlı veya çift katmanlı PCB'lerle karşılaştırıldığında,çok katmanlı PCB'lerDaha yüksek kablo yoğunluğu ve karmaşık devre tasarımı elde edebilir.
AvantajlarıÇok katmanlı PCB:
Daha yüksek kablo yoğunluğu ve karmaşık devre tasarımı yetenekleri
Daha iyi elektromanyetik uyumluluk ve sinyal bütünlüğü
Daha kısa sinyal iletim yolları, daha iyi devre performansı
Daha yüksek güvenilirlik ve mekanik güç
Daha esnek güç ve yer dağıtım
Tasarımıçok katmanlı PCB'ler:
İç bakır folyo: İletici katman ve kablolama sağlar
İzole edici substrat (FR-4, yüksek frekanslı düşük kayıplı dielektrik vb.): Her bakır folyo tabakasını izole eder ve destekler
Dış bakır folyo: Yüzey kablolama ve arayüz sağlar
Perforasyon metallemesi: Katmanlar arasındaki elektrik bağlantısını gerçekleştirir
Yüzey işleme: HASL, ENIG, OSP ve diğer yüzey işleme süreçleri
Tasarım ve üretimçok katmanlı PCB'ler:
Devre tasarımı: Sinyal bütünlüğü, güç / toprak bütünlüğü tasarımıÇok katmanlı levhalar
Yapılandırma ve kablolama: makul katman tahsisatı ve yönlendirme optimizasyonu
Süreç tasarımı: Apertür boyutu, katman aralığı, bakır folyo kalınlığı vb.
Üretim süreci: Laminasyon, sondaj, bakır kaplama, kazım, yüzey işleme vb.

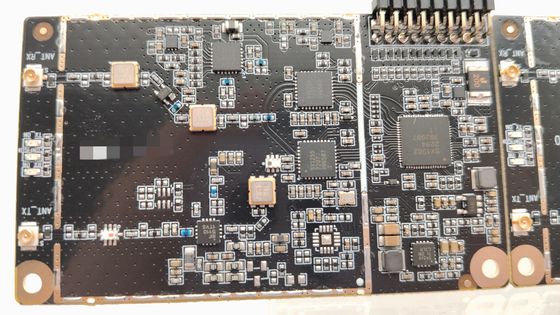

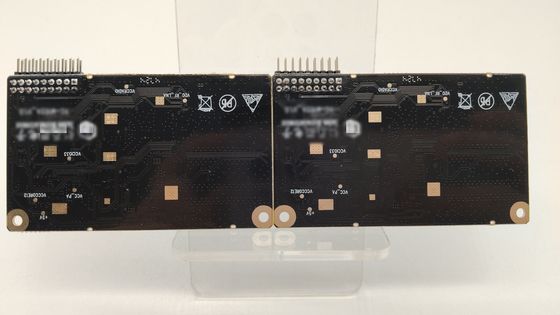

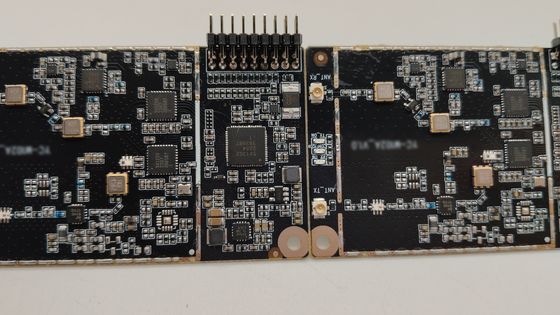

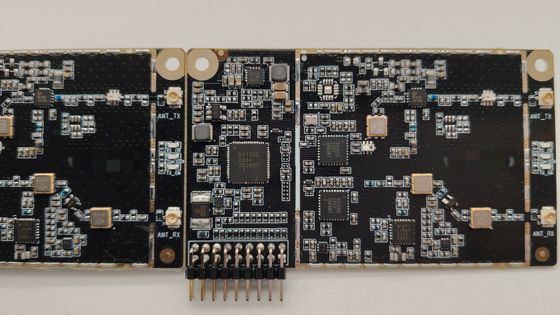

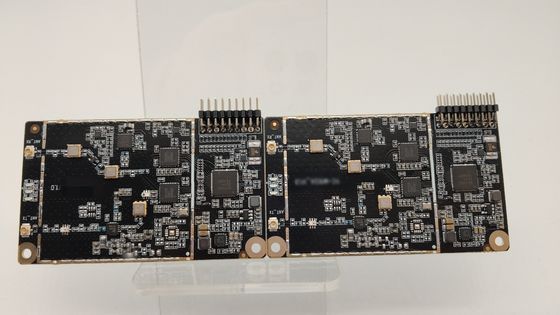

Bu 4 katmanlı FR-4 Tg150 için daha fazla fotoğraf 1.0mm 1/H/H/1 oz bakır ENIG 1u" çok katmanlı PCB
KAZ Şirket bilgisi
Üretim Kapasitesi - Sert PCB
| Ürün | Üretim Kapasitesi |
| Ürün Türü | Tek taraflı, çift taraflı ve çok katmanlı |
| Maksimum Kurul Boyutu | Tek taraflı ve çift taraflı: 600*1500mm |
| Çok katmanlı: 600*1,200 mm | |
| Yüzey Dönüşümü | HASL, ENIG, OSP, Immersion Silver, Golden Finger vb. |
| Katmanlar | 1 ~ 20 |
| Boad Kalınlığı | 0.4~4.0mm |
| Temel Bakır | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| Tahta malzemesi | FR-4, Alüminyum tabanı, polimit, bakır tabanı, seramik tabanı |
| Min Borma deliği boyutu | 0.1mm |
| En az çizgi genişliği ve alanı | 0.075mm |
| Altın Çatıştırma | Nikel kaplama kalınlığı 2.5 ~ 5mm, altın kalınlığı 0.05 ~ 0.1mm |
| Teneke püskürtme | Salat kalınlığı 2,5-5 mm |
| Dökme alanı | Kablo ve kenar: 0.15mm, delik ve kenar: 0.2mm, Kontür Toleransı: +/-0.1mm |
| Soket Çamfer | Açı: 30°/45°/60° Derinlik: 1~3mm |
| V kesimi | Açı: 30°/45°/60° Derinlik: tahta kalınlığının 1/3'ü, min ise: 80*80mm |
| Açma-kesme testi | En fazla test alanı: 400*1,200 mm |
| En yüksek test noktası: 12.000 puan | |
| En yüksek test voltajı: 300V | |
| Maksimum yalıtım direnci: 100mΩ | |
| Impedans Kontrol Tahammülü | ± 10% |
| Kaynatma Dayanıklılığı | 85°C~105°C / 280°C~360°C |
Üretim ekipmanları - Sert PCB
Ürün Uygulamaları
Ürün gösterisi - Sert PCB
