| Marka Adı: | KAZpcb |
| Model Numarası: | PCB-B-010 |
| Adedi: | 1 |
| fiyat: | 0.1-3usd/pc |
| Ödeme Şartları: | Paypal /, T / T, Western Union |
| Tedarik Yeteneği: | Aylık 10000-20000 metrekare |
OEM Cep telefonu Mavi Soldermask Beyaz İpek Ekranı FR4 Elektronik Basılı Devre Kartı
Ayrıntılı bir açıklama Cep telefonu Mavi Soldermask Beyaz İpek Ekran FR4 Elektronik Basılı Devre Kartı
| Kategoriler | PCB |
| Katmanlar | 2L |
| Malzeme | FR-4 |
| Bakır kalınlığı | 1/1oz |
| Tahta kalınlığı | 1.6mm |
| Soldermask | Mavi |
| Kalite standardı | IPC Sınıf 2, %100 E testi |
| Sertifikalar | TS16949, ISO9001, UL, RoHS |
Kısa bir girişShenzhen KAZ Circuit Co., Ltd.
Kısa giriş
2007 yılında kurulan Shenzhen KAZ Circuit Co., Ltd, PCB ve PCBA özel üreticisidir.Çok katmanlı basılı devreler ve metal altyapı devreler üretimiBu, üretim, satış, hizmet ve diğerleri de dahil olmak üzere yüksek teknolojili bir işletmedir.
Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyatla kaliteli ürünler sağlayacağımıza inanıyoruz!
KAZ Çemberinin sizin için yapabileceği şeyler:
Hızlı teslimat: 2L: 3-5 gün
4L: 5-7 gün
24/48 saat: acil emir
Şirket büyüklüğü: Yaklaşık 300 çalışan
PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:
Şirket Bilgisi:
KAZ Circuit 2007 yılından beri Çin'den profesyonel bir PCB üreticisidir, müşterilerimiz için PCB Montaj hizmeti de sunar. Şimdi yaklaşık 300 çalışanı ile. ISO9001, TS16949, UL, RoHS ile sertifikalı.Size en hızlı teslimat süresi içinde fabrika yönlendirilen fiyat ile kaliteli ürünler sağlayacağından eminiz.!
Üretici kapasitesi:
| Kapasite | Çift taraflı: 12000 metrekare / ay Çok katmanlı: 8000 metrekare / ay |
| Min Line Width/Gap | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1 ~ 20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır kalınlığı | 0.5 ~ 4 oz |
| Malzeme Tg | Tg140~Tg170 |
| En fazla PCB boyutu | 600*1200mm |
| Min Delik Boyutu | 0.2mm (+/- 0.025) |
| Yüzey Tedavisi | HASL, ENIG, OSP |
Elektronik basılı devre kartı (PCB) üretim süreçleri:
PCB malzemesi seçimi:
Yaygın temel malzemeler arasında FR-4 (cam lif), poliamid ve seramik vardır.
Dielektrik sabit, termal performans ve esneklik gibi özellikleri düşünün.
Yüksek frekanslı, yüksek güçlü veya esnek PCB'ler için mevcut özel malzemeler
Bakır kalınlığı ve katman sayısı:
Tipik bakır folyo kalınlığı 1 oz'dan 4 oz'a (35μm'den 140μm'e) kadar değişir
Tek taraflı, çift taraflı ve çok katmanlı PCB'ler mevcut
Ek bakır katmanları güç dağılımını, ısı dağılımını ve sinyal bütünlüğünü iyileştirir
Yüzey Tedavisi:
HASL (Sıcak Hava Lehimle Düzleştirme) - Ucuz, ancak yüzey düz olmayabilir
ENIG (Elektroless Nickel Immersion Gold) mükemmel kaynaklılık ve korozyon direnci sağlar
Dondurma Gümüşü - Kurşunsuz lehimleme için maliyet verimli
Ek seçenekler ENEPIG, OSP ve doğrudan altın kaplama içerir.
Gelişmiş PCB teknolojileri:
Yüksek yoğunluklu bağlantılar için kör ve gömülü yollar
Ultra ince tonlama ve minyatürleştirme için Mikrovia Teknolojisi
Esneklik gerektiren uygulamalar için sert-yavaş PCB'ler
Yüksek frekanslar ve kontrol edilen impedans pc ile yüksek hızlar
PCB üretim teknolojisi:
Çekim süreci (en yaygın) - istenmeyen bakır kazınması
Ekleyici işlem - temel malzemede bakır izleri oluşturur
Yarım katmanlı işlem - çıkarma ve katma teknolojilerini birleştiren
Üretici için tasarım (DFM):
Güvenilir üretim için PCB tasarım kılavuzlarına uymak
Göz önünde bulundurulması gerekenler, boyut ve bileşen konumu ile iz genişliği/aralıklandırma
Tasarımcılar ve üreticiler arasında yakın işbirliği şarttır
Kalite Güvenliği ve Test:
Elektriksel testler (örneğin çevrimiçi testler, işlevsel testler)
Mekanik testler (örneğin bükme, darbe, titreşim)
Çevre testi (örneğin, sıcaklık, nem, termal döngüler)

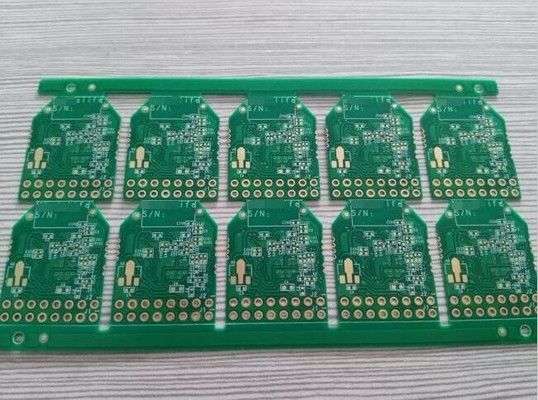

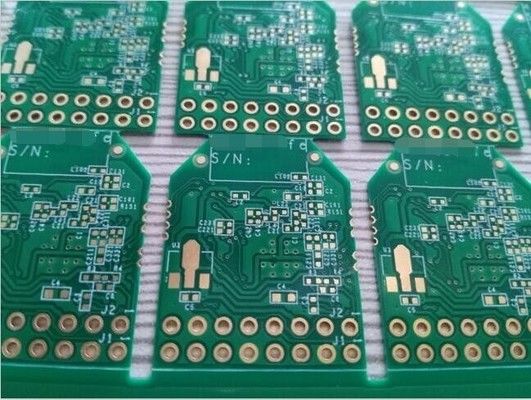

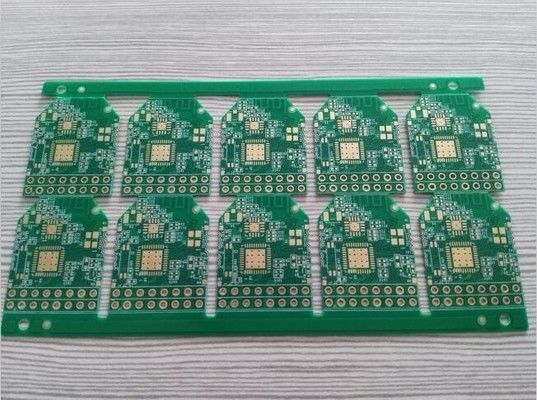

Daha fazla fotoğraf
