| Marka Adı: | KAZ |
| Model Numarası: | PCB-B-002 |
| Adedi: | 1 |
| fiyat: | 0.1-3usd/pc |
| Ödeme Şartları: | PayPal, T/T, western union |
| Tedarik Yeteneği: | Aylık 10000-20000 metrekare |

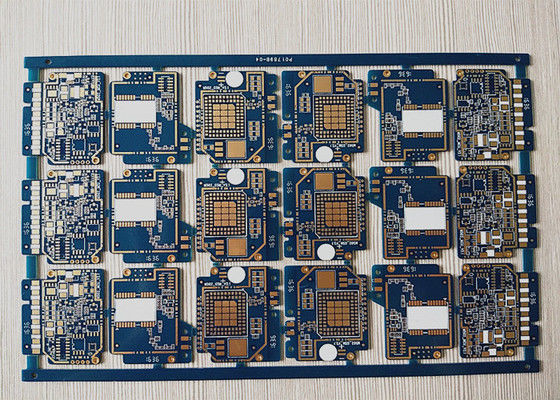

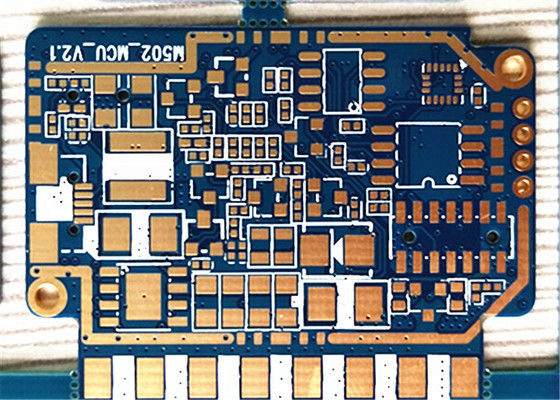

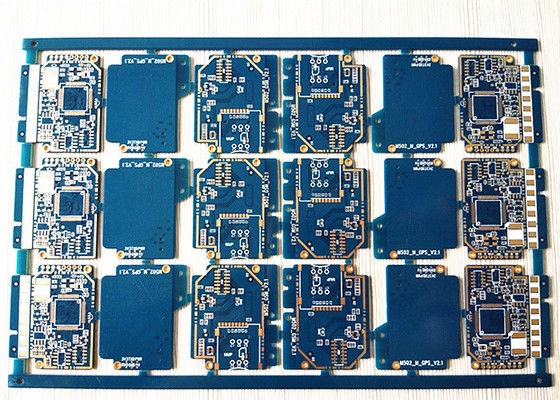

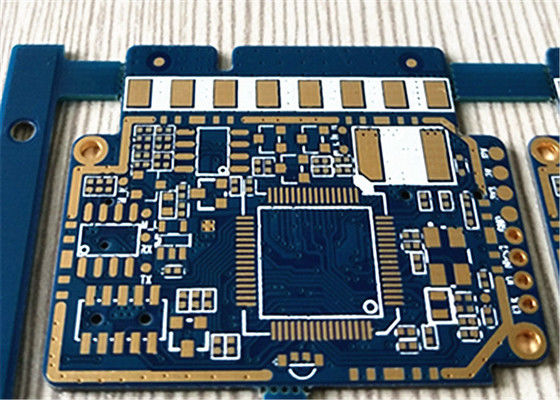

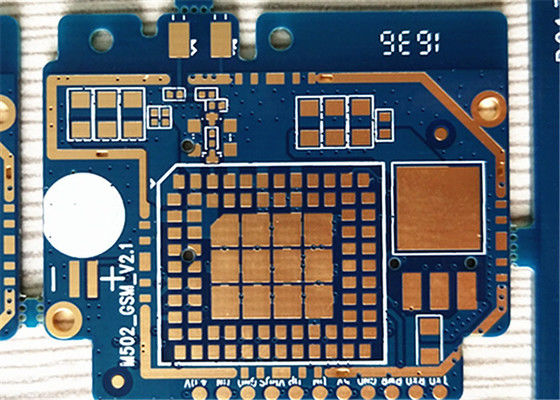

Çok katmanlı yanlı basılı devreler, sert esnek devreler pcba board standard FR-4, elektronik basılı devreler board
Yumurtalı tarif
PCB teknolojisi kapasitemiz 1 ila 50 katman, en az 0.1mm'lik en az dill deliği boyutu, en az 0.075mm'lik pist / hat boyutu, OSP, HAL, HASL, ENIG, Gold Finger ve daha fazlasının yüzey tedavisini içerir.Üretim kapasitemizi 10'a çıkarabiliriz.,Çift taraflılar için ayda 000-20.000 metrekare ve çok katmanlılar için ayda 8.000-12.000 metrekare.
300'den fazla çalışanımız ve 8.000 metrekarelik bina alanımız var. Ürünlerimiz arasında Normal Tg FR4, Yüksek Tg FR4, PTFE, Rogers, Düşük Dk / DF, FPC, Sert-Fleks PCB ve Alüminyum, Bakır tabanlı PCB vb.SMT dahil montaj hizmeti, DIP altı montaj hattı ile.
Üretici kapasitesi:
| Kapasite | Çift taraflı: 12000 metrekare / ay Çok katmanlı: 8000 metrekare / ay |
| Min Line Width/Gap | 4/4 mil (1mil=0.0254mm) |
| Tahta kalınlığı | 0.3~4.0mm |
| Katmanlar | 1 ~ 20 katman |
| Malzeme | FR-4, Alüminyum, PI |
| Bakır kalınlığı | 0.5 ~ 4 oz |
| Malzeme Tg | Tg140~Tg170 |
| En fazla PCB boyutu | 600*1200mm |
| Min Delik Boyutu | 0.2mm (+/- 0.025) |
| Yüzey Tedavisi | HASL, ENIG, OSP |
Ayrıntılı özellikler
| Katman sayısı | Tek taraflı, çift taraflı ve 50 katmana kadar çok katmanlı. |
| Temel malzeme | FR-4, Yüksek Tg FR-4, Alüminyum Bazı, Bakır Bazı, CEM-1, CEM-3 vb. |
| Tahta kalınlığı | 0.6-3 mm veya daha ince |
| Bakır kalınlığı | 0.5-6 oz veya daha kalın |
| Yüzey işleme | HASL, Immersion Gold ((ENIG), Immersion Silver, Immersion Tin, Plating Gold ve Altın parmak. |
| Satılan maske | Yeşil, Mavi, Siyah, Mat Yeşil, Beyaz ve Kırmızı |
| İpek ekranı | Siyah beyaz |
KAZ Çemberinin sizin için yapabileceği şeyler:
PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:
Elektronik basılı devre kartı (PCB)üretim süreçleri:
PCB malzemesi seçimi:
Yaygın temel malzemeler arasında FR-4 (cam lif), poliamid ve seramik vardır.
Dielektrik sabit, termal performans ve esneklik gibi özellikleri düşünün.
Yüksek frekanslı, yüksek güçlü veya esnek PCB'ler için mevcut özel malzemeler
Bakır kalınlığı ve katman sayısı:
Tipik bakır folyo kalınlığı 1 oz'dan 4 oz'a (35μm'den 140μm'e) kadar değişir
Tek taraflı, çift taraflı ve çok katmanlı PCB'ler mevcut
Ek bakır katmanları güç dağılımını, ısı dağılımını ve sinyal bütünlüğünü iyileştirir
Yüzey Tedavisi:
HASL (Sıcak Hava Lehimle Düzleştirme) - Ucuz, ancak yüzey düz olmayabilir
ENIG (Elektroless Nickel Immersion Gold) mükemmel kaynaklılık ve korozyon direnci sağlar
Dondurma Gümüşü - Kurşunsuz lehimleme için maliyet verimli
Ek seçenekler ENEPIG, OSP ve doğrudan altın kaplama içerir.
Gelişmiş PCB teknolojileri:
Yüksek yoğunluklu bağlantılar için kör ve gömülü yollar
Ultra ince tonlama ve minyatürleştirme için Mikrovia Teknolojisi
Esneklik gerektiren uygulamalar için sert-yavaş PCB'ler
Yüksek frekanslar ve kontrol edilen impedans pc ile yüksek hızlar
PCB üretim teknolojisi:
Çekim süreci (en yaygın) - istenmeyen bakır kazınması
Ekleyici işlem - temel malzemede bakır izleri oluşturur
Yarım katmanlı işlem - çıkarma ve katma teknolojilerini birleştiren
Üretici için tasarım (DFM):
Güvenilir üretim için PCB tasarım kılavuzlarına uymak
Göz önünde bulundurulması gerekenler, boyut ve bileşen konumu ile iz genişliği/aralıklandırma
Tasarımcılar ve üreticiler arasında yakın işbirliği şarttır
Kalite Güvenliği ve Test:
Elektriksel testler (örneğin çevrimiçi testler, işlevsel testler)
Mekanik testler (örneğin bükme, darbe, titreşim)
Çevre testi (örneğin, sıcaklık, nem, termal döngüler)
3Daha fazla fotoğraf.
