Çok katmanlı FR4 Yeşil Soldermask Immersion Gold Yüksek hassasiyetli basılı devreler PCB Çok katmanlı PCB Board

Çok katmanlı FR4 Yeşil Soldermask Immersion Gold Yüksek hassasiyetli basılı devreler PCB

Kısa giriş

ShenZhen KAZ Circuit Co., LTD, 10 yıldan fazla bir süredir esas olarak PCB ve PCBA'ya odaklanıyor, yüksek hassasiyetli tek taraflı, çift taraflı,Çok katmanlı basılı devre kartı ve metal substrat devre kartı üretimi zengin deneyimli üretim ekibi ve zamanında teslimat ile, ve ISO9001, SGS, ROHS, USA UL ve TS16949 sertifikalarını ard arda onayladı.

Şirketimizdeki ürünler, sağladığınız GERBER ve BOM'a göre özel yapılmıştır.

KAZ Çemberinin sizin için yapabileceği şeyler:

• PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
• Bileşenleri Alım
• PCB Montajı/SMT/DIP

PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:

• Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
• BOM Listesi (Excel fomart ile daha iyi)
• PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)

Ayrıntılı özellikler

Üretici kapasitesi:

Çok katmanlı PCB
Çok katmanlı PCBiki katmandan fazla bakır folyolardan oluşan bir basılı devreler kartıdır. İçinde bir bakır folyo, yalıtım substratı ve dışında bir bakır folyo bulunur.ve katmanlar arasındaki bağlantı sondaj ve bakır kaplama ile elde edilirTek katmanlı veya çift katmanlı PCB'lerle karşılaştırıldığında,çok katmanlı PCB'lerDaha yüksek kablo yoğunluğu ve karmaşık devre tasarımı elde edebilir.

Çok katmanlı PCB'lerin avantajları:

Daha yüksek kablo yoğunluğu ve karmaşık devre tasarımı yetenekleri
Daha iyi elektromanyetik uyumluluk ve sinyal bütünlüğü
Daha kısa sinyal iletim yolları, daha iyi devre performansı
Daha yüksek güvenilirlik ve mekanik güç
Daha esnek güç ve yer dağıtım

Çok katmanlı PCB'lerin bileşimi:

İç bakır folyo: İletici katman ve kablolama sağlar
İzole edici substrat (FR-4, yüksek frekanslı düşük kayıplı dielektrik vb.): Her bakır folyo tabakasını izole eder ve destekler
Dış bakır folyo: Yüzey kablolama ve arayüz sağlar
Perforasyon metallemesi: Katmanlar arasındaki elektrik bağlantısını gerçekleştirir
Yüzey işleme: HASL, ENIG, OSP ve diğer yüzey işleme süreçleri

Çok katmanlı PCB'lerin tasarımı ve üretimi:

Devre tasarımı: Sinyal bütünlüğü, güç / toprak bütünlüğü tasarımıÇok katmanlı levhalar
Yapılandırma ve kablolama: makul katman tahsisatı ve yönlendirme optimizasyonu
Süreç tasarımı: Apertür boyutu, katman aralığı, bakır folyo kalınlığı vb.
Üretim süreci: Laminasyon, sondaj, bakır kaplama, kazım, yüzey işleme vb.

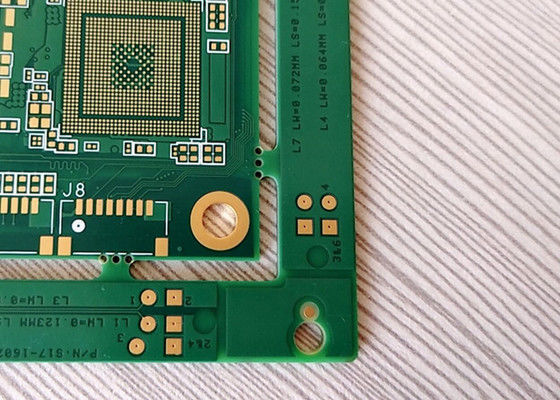

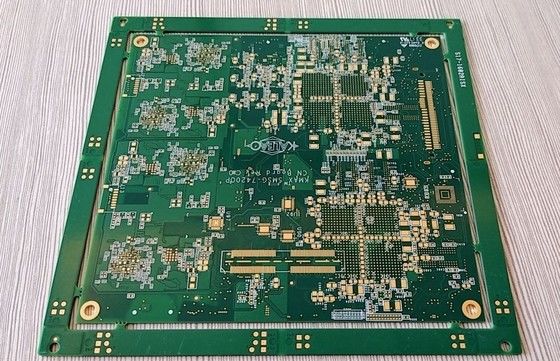

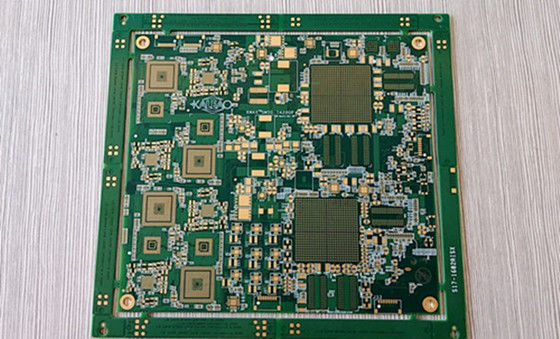

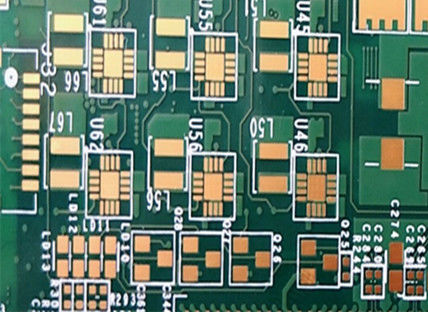

Daha fazla fotoğraf
