Sözleşme üretimi ile elektronik devreler kartı montajı anahtar pcb montajı
1. PCBA anahtarının özellikleri
• Malzeme: FR4 Tg180, 6 katman
• En az iz/aralık: 0.1mm
• Kör ve gömülü
Malzeme: FR4, yüksek Tg
RoHS Direktifi ile uyumlu
Tahta kalınlığı: 0,4-5,0 mm +/-10%
Katman sayısı: 1-22 katman
Bakır ağırlığı: 0.5-5 oz
Min son delik tarafı: 8 mil
Lazer matkap: 4 mil
Min iz genişliği / alan: 4/4 mil (üretim), 3/3 mil (örnek süresi)
Lehim maske: yeşil, mavi, beyaz, siyah, mavi ve sarı
Efsane: Beyaz, siyah ve sarı
En fazla tahta boyutu: 18 * 2 inç
Bitirme türleri seçenekleri: altın, gümüş, teneke, sert altın, HASL, LF HASL
Denetim standardı: ipc-A-600H/IPC-6012B, sınıf 2/3
Elektronik test: %100
Rapor: Son denetim, E testi, lehimleme yeteneği testi, mikro bölüm
Sertifikalar: UL, SGS, RoHS Direktifi uyumlu, ISO 9001:2008, ISO/TS16949:2009
2PCBA'yı değiştir.yeteneği
| SMT | Konum doğruluğu: 20 mm |
| Bileşen boyutu:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Maks. parça yüksekliği:25mm | |
| PCB'nin en büyük boyutu:680×500mm | |
| Min. PCB boyutu: sınırsız | |
| PCB kalınlığı:0.3 ila 6 mm | |
| PCB ağırlığı:3kg | |
| Dalga-Asker | PCB genişliği: 450 mm |
| PCB genişliği: sınırlı değil | |
| Bileşen yüksekliği: Üst 120mm/Bot 15mm | |
| Ter-Solder | Metal türü:parça, bütün, yapıştırma, kenar |
| Metal malzeme: Bakır, Alüminyum | |
| Yüzey Dönüşümü: plakalama Au, plakalama sliver, plakalama Sn | |
| Havalı mesane oranı:%20'den az | |
| Basınç takımı | Baskı aralığı: 0-50KN |
| En fazla PCB boyutu: 800X600mm | |
| Deneme | İKT,sondaj uçuşu, yanma,fonksiyon testi,sıcaklık döngüsü |
Elektronik devre kartı montajıişlevsel elektronik cihazlar oluşturmak için basılı devre kartlarındaki (PCB) elektronik bileşenlerin monte edilmesi ve birbirine bağlanması üretim işlemidir.
Önemli adımlarElektronik devre kartı montajıSüreçler şunlardır:
PCB üretimi:
PCB'ler, fiberglass veya diğer dielektrik malzemeler gibi iletken olmayan bir substrat üzerine bakır izlerinin katmanlandırılması ve kazınmasıyla üretilir.
Bakır izleri, bileşen yerleştirme ve diğer özellikler de dahil olmak üzere PCB tasarımları genellikle bilgisayar destekli tasarım (CAD) yazılımı kullanarak oluşturulur.
Bileşen satın alma:
Gerekli elektronik bileşenler, örneğin dirençler, kondansatörler, entegre devreler (IC'ler) ve konektörler tedarikçilerden alınır.
Bileşenleri elektrik özelliklerine, fiziksel boyutlarına ve PCB tasarımı ile uyumluluğuna göre dikkatlice seçin.
Eleman yerleştirimi:
Elektronik bileşenler, PCB'ye, seçme ve yerleştirme makineleri gibi manuel veya otomatik teknikler kullanarak yerleştirilir.
Bileşen yerleştirilmesi, doğru yönelim ve hizalama sağlamak için PCB tasarımına göre yönlendirilir.
Lehimleme:
Bileşenler PCB'ye sabitlenir ve bir lehimleme işlemi ile elektrikle bağlanır.
Bu, dalga lehimleme, geri akış lehimleme veya seçici lehimleme gibi çeşitli yöntemler kullanarak yapılabilir.
Lehim, bileşen iletileri ve PCB'nin bakır bantları arasında elektrik iletebilir ve mekanik bir bağlantı oluşturur.
Denetim ve Test:
Birleştirilen PCB, devrenin kalitesini ve işlevselliğini sağlamak için görsel denetim ve çeşitli test prosedürlerinden geçer.
Bu testler elektrik testi, işlevsel test, çevresel test ve güvenilirlik testi içerebilir.
Denetim ve test aşamasında tespit edilen herhangi bir kusur veya sorun, nihai montajdan önce ele alınacaktır.
Temizlik ve uyumlu kaplama:
Lehimleme işleminden sonra, PCB, kalan akış veya kirletici maddeleri çıkarmak için temizlenebilir.
Kullanıma bağlı olarak, çevre koruması sağlamak ve güvenilirliği artırmak için PCB'ye uyumlu bir kaplama uygulanabilir.
Son Montaj ve Paketleme:
Test edilen ve denetlenen PCB'ler şasi, koruma veya diğer mekanik bileşenler gibi daha büyük sistemlere veya kablolara entegre edilebilir.
Bir araya getirilen ürünler daha sonra paketlenir ve nakliye veya daha fazla dağıtım için hazırlanır.
Elektronik devre kartı montajıSon ürünün güvenilir ve verimli çalışmasını sağlayan elektronik cihazların üretiminde kritik bir süreçtir.yüksek kaliteli elektronik sistemler sağlamak için hassas üretim ve kalite kontrolü önlemleri.

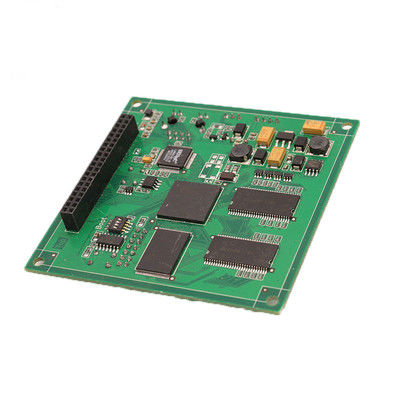

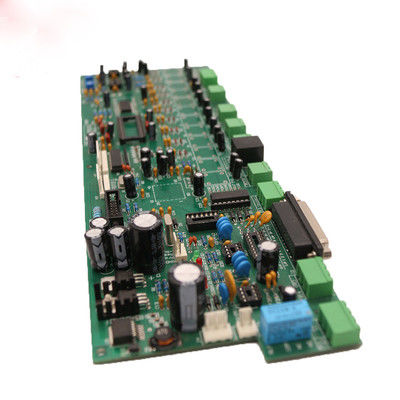

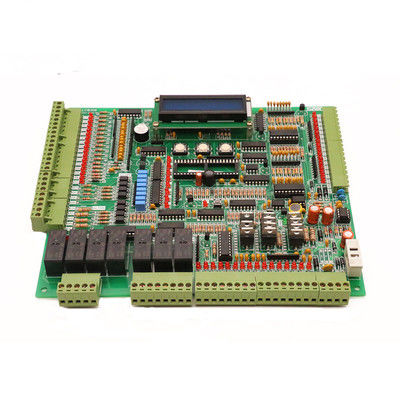

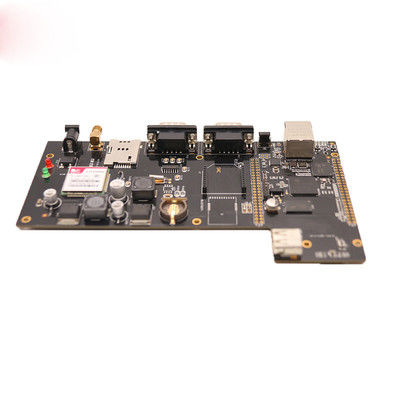

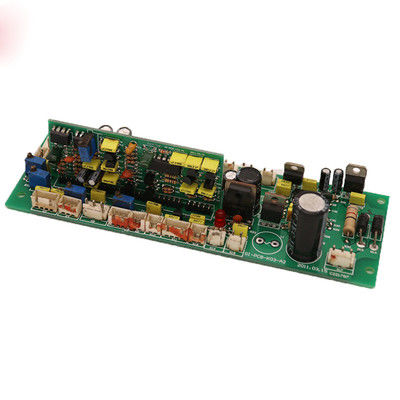

2- PCBA resimlerini değiştir.
