elektronik devre kartı derleme
Created with Pixso.

4 katmanlı FR4 PCB, Elektronik devreler tablosu montajı& Çok katmanlı pcba montajı

4 katmanlı FR4 PCB, Elektronik devreler tablosu montajı& Çok katmanlı pcba montajı

Marka Adı: KAZ
Model Numarası: KAZ-B-173
Adedi: 1 Unit
fiyat: 0.1-50USD
Ödeme Şartları: Western Union, T/T, L/C, D/P, MoneyGram
Tedarik Yeteneği: 100000 pieces
Ayrıntılı Bilgiler
Menşe yeri:
Shenzhen Çin
Sertifika:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Ürün Adı:
PCBA
Menşe yeri:
Shenzhen Çin
dak. Satır aralığı:
3 Mil (0,075 mm)
dak. delik büyüklüğü:
3 mil (0,075 mm)
Marka adı:
OEM
Bileşen Satın Alma:
Destek
SMT DIP Montajı:
Destek
Türü:
SMT&DIP Montajı
Ambalaj bilgileri:
P / P, Karton, anti-statik torba
Supply Ability:
100000 pieces
Vurgulamak:

pcb board assembly

,

PCB prototip derleme

Ürün Tanımı

4 katmanlı FR4 PCB, Elektronik Devre Kartı Montajı& Çok katmanlı pcba Montajı





Özellikleri

  • Yüzey montaj PCB montajı (Her ikisi de sert PCB, esnek PCB);FR4 malzemesi, 94V0 standardına uymak
  • Tek durak OEM hizmeti, & PCBA sözleşme imalat:
  • Elektronik sözleşme üretimi hizmeti
  • Delik montajı/DIP montajı yoluyla;
  • Bağlama sistemi;
  • Son montaj;
  • Tam Anahtar Kutusu Yapım
  • Mekanik / elektrik montajı
  • Tedarik Zinciri Yönetimi / Bileşen Alımları
  • PCB üretimi;
  • Teknik destek/ ODM hizmeti
  • Yüzey tedavisi:OSP, ENIG, kurşunsuz HASL, Çevre Koruması
  • UL, CE, ROHS uyumlu
  • DHL, UPS, TNT, EMS veya müşteri talebi ile nakliye





PCBATeknik yetenek



SMT Konum doğruluğu: 20 mm
Bileşen boyutu:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Maks. parça yüksekliği:25mm
PCB'nin en büyük boyutu:680×500mm
Min. PCB boyutu: sınırsız
PCB kalınlığı:0.3 ila 6 mm
PCB ağırlığı:3kg
Dalga-Asker PCB genişliği: 450 mm
PCB genişliği: sınırlı değil
Bileşen yüksekliği: Üst 120mm/Bot 15mm
Ter-Solder Metal türü:parça, bütün, yapıştırma, kenar
Metal malzeme: Bakır, Alüminyum
Yüzey Dönüşümü: plakalama Au, plakalama sliver, plakalama Sn
Havalı mesane oranı:%20'den az
Basınç takımı Baskı aralığı: 0-50KN
En fazla PCB boyutu: 800X600mm
Deneme İKT,sondaj uçuşu, yanma,fonksiyon testi,sıcaklık döngüsü





    Elektronik devre kartı montajıişlevsel elektronik cihazlar oluşturmak için basılı devre kartlarındaki (PCB) elektronik bileşenlerin monte edilmesi ve birbirine bağlanması üretim işlemidir.



Elektronik devre kartı montaj sürecinde kilit adımlar şunlardır:



PCB üretimi:
PCB'ler, fiberglass veya diğer dielektrik malzemeler gibi iletken olmayan bir substrat üzerine bakır izlerini katmanlayarak ve kazılarak üretilir.
Bakır izleri, bileşen yerleştirme ve diğer özellikler de dahil olmak üzere PCB tasarımları, genellikle bilgisayar destekli tasarım (CAD) yazılımı kullanarak oluşturulur.


Bileşen satın alma:
Gerekli elektronik bileşenler, örneğin dirençler, kondansatörler, entegre devreler (IC'ler) ve konektörler tedarikçilerden alınır.
Bileşenleri elektrik özelliklerine, fiziksel boyutlarına ve PCB tasarımı ile uyumluluğuna göre dikkatlice seçin.


Eleman yerleştirimi:
Elektronik bileşenler, PCB'ye, seçme ve yerleştirme makineleri gibi manuel veya otomatik teknikler kullanarak yerleştirilir.
Bileşen yerleştirilmesi, doğru yönelim ve hizalama sağlamak için PCB tasarımına göre yönlendirilir.


Lehimleme:
Bileşenler PCB'ye sabitlenir ve bir lehimleme işlemi ile elektrikle bağlanır.
Bu, dalga lehimleme, geri akış lehimleme veya seçici lehimleme gibi çeşitli yöntemler kullanarak yapılabilir.
Lehim, bileşen iletileri ve PCB'nin bakır bantları arasında elektrik iletebilir ve mekanik bir bağlantı oluşturur.


Denetim ve Test:
Birleştirilen PCB, devrenin kalitesini ve işlevselliğini sağlamak için görsel denetim ve çeşitli test prosedürlerinden geçer.
Bu testler elektrik testi, işlevsel test, çevresel test ve güvenilirlik testi içerebilir.
Denetim ve test aşamasında tespit edilen herhangi bir kusur veya sorun, nihai montajdan önce ele alınacaktır.


Temizlik ve uyumlu kaplama:
Lehimleme işleminden sonra, PCB, kalan akış veya kirletici maddeleri çıkarmak için temizlenebilir.
Kullanıma bağlı olarak, çevre koruması sağlamak ve güvenilirliği artırmak için PCB'ye uyumlu bir kaplama uygulanabilir.


Son Montaj ve Paketleme:
Test edilmiş ve denetlenmiş PCB'ler şasi, koruma veya diğer mekanik bileşenler gibi daha büyük sistemlere veya kablolara entegre edilebilir.
Bir araya getirilen ürünler daha sonra paketlenir ve nakliye veya daha fazla dağıtım için hazırlanır.


Elektronik devre kartı montajıSon ürünün güvenilir ve verimli çalışmasını sağlayan elektronik cihazların üretiminde kritik bir süreçtir.yüksek kaliteli elektronik sistemler sağlamak için hassas üretim ve kalite kontrolü önlemleri.





PCBA Resimleri

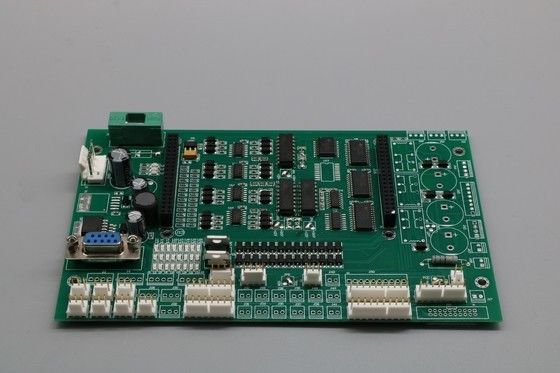

4 katmanlı FR4 PCB, Elektronik devreler tablosu montajı& Çok katmanlı pcba montajı 0

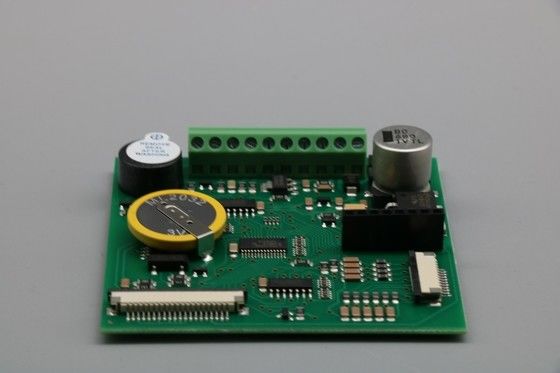

4 katmanlı FR4 PCB, Elektronik devreler tablosu montajı& Çok katmanlı pcba montajı 1

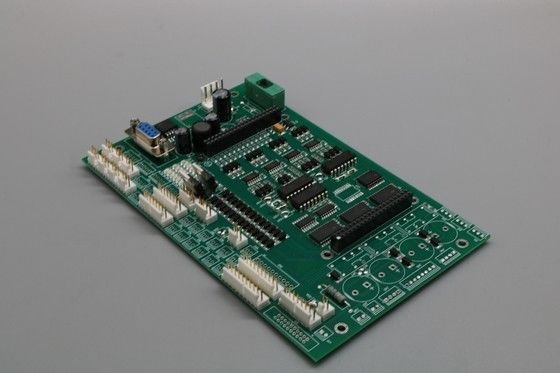

4 katmanlı FR4 PCB, Elektronik devreler tablosu montajı& Çok katmanlı pcba montajı 2

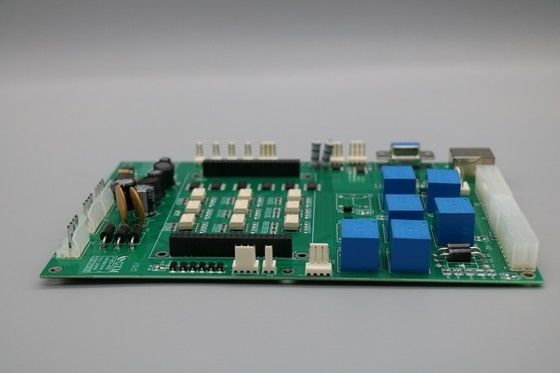

4 katmanlı FR4 PCB, Elektronik devreler tablosu montajı& Çok katmanlı pcba montajı 3
