SMT PCB Meclisi için hızlı dönüş prototipi ve seri üretim 6 PCB Montaj hatları

Hızlı dönüş prototipi ve seri üretimi içinSMT PCB Montajı6 PCB Montaj hatları


Ayrıntılı özellikler:

KAZ Çemberinin sizin için yapabileceği şeyler:

• PCB ve PCBA Tasarımı
• PCB üretimi (prototip, küçük ve orta ölçekli, seri üretim)
• Bileşenleri Alım
• PCB Montajı/SMT/DIP

PCB / PCBA'nın tam bir teklifini almak için, lütfen aşağıdaki bilgileri verin:

• Gerber Dosyası, PCB'nin ayrıntılı özellikleriyle
• BOM Listesi (Excel fomart ile daha iyi)
• PCBA'nın fotoğrafları (Eğer daha önce bu PCBA'yı yapmışsanız)

Üretici kapasitesi:

SMT Kapasitesi

SMT (Surface Mount Technology) PCB montajı, elektronik bileşenleri basılı devre kartına (PCB) doldurma ve lehimleme yöntemidir.bileşenler, delikli montajda olduğu gibi deliklerden geçmek yerine doğrudan PCB yüzeyine monte edilirSMT, bileşen boyutu, yoğunluğu ve otomasyon açısından avantajları nedeniyle modern elektronik üretiminde yaygın olarak kullanılır.SMT PCB montajı:

Şablon baskı: İlk adım PCB'ye lehimli pasta uygulamaktır.ve lehimli pasta, şablondaki açıklıklardan lehimli yastıklara bırakılır.Lehimli pasta, akışta asılı olan küçük lehimli parçacıklar içerir.

Bileşen Yerleştirme: Lehimli pasta uygulandıktan sonra, otomatik bir bileşen yerleştirme makinesi, aynı zamanda seçme ve yerleştirme makinesi olarak da bilinir.SMT bileşenlerini lehimli pasta üzerine doğru bir şekilde konumlandırmak ve yerleştirmek için kullanılır.Makine, parçaları rulonlardan, tepsilerden veya borulardan alır ve PCB'deki belirlenmiş yerlere tam olarak yerleştirir.

Geri akış lehimleme: Bileşen yerleştirildikten sonra, lehimleme pasta ve bileşenleri ile PCB, bir geri akış lehimleme işleminden geçer. PCB, bir geri akış fırında kontrol edilmiş ısıtmaya maruz kalır,İpekli pasta, bir pastadan erimiş duruma bir faz değişikliğine maruz kalırkenErimiş lehim, bileşen iletkenleri ve PCB bantları arasında metalürjik bağlar oluşturur ve güvenilir elektrik ve mekanik bağlantılar yaratır.

Denetim ve Test: Tekrar akış lehimleme işleminden sonra, montaj PCB'si kalite güvencesi için denetlenir ve test edilir.Otomatik optik denetim sistemleri (AOI) veya diğer denetim yöntemleri lehim kusurlarını tespit etmek için kullanılır, yetersiz veya aşırı lehim, yanlış hizalı bileşenler veya lehim köprüleri gibi fonksiyonel testler de yapılabilir.

Ek İşleme: PCB montajının özel gereksinimlerine bağlı olarak, uyumlu kaplama uygulaması, temizleme,veya tespit edilmiş herhangi bir kusur için yeniden işleme/düzelmeBu adımlar SMT montajının nihai kalitesini ve güvenilirliğini sağlar.

SMT PCB montajıDaha yüksek bileşen yoğunluğu, düşük üretim maliyetleri, gelişmiş sinyal bütünlüğü ve artan üretim verimliliği de dahil olmak üzere birkaç avantaj sunar.Daha küçük ve daha hafif elektronik cihazların daha iyi performansla monte edilmesini sağlar.

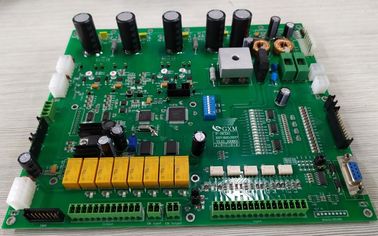

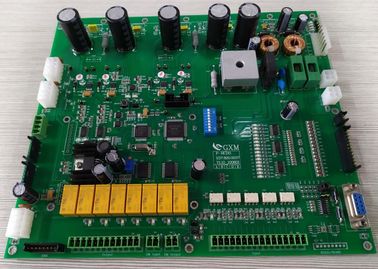

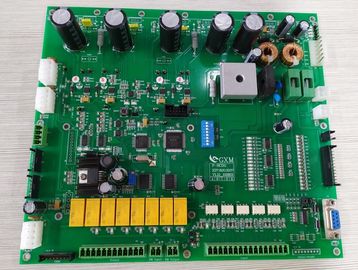

Fotoğraflar. Hızlı dönüş prototipi ve seri üretimi içinSMT PCB Montajı6 PCB Montaj hatları
